8. (2024自贡)如图所示,小李利用铁钉制作了一个电磁铁,闭合开关,铁钉吸起了几颗大头针,螺线管上端为N(选填“N”或“S”)极。要使电磁铁吸引大头针的数量增多,可将滑动变阻器的滑片P向左移动。

答案： N　左

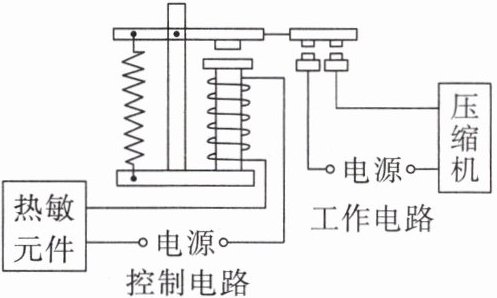

9. 为实现节能和智能控制,空调内部用到了热敏元件和电磁继电器,如图所示是启动或停止空调压缩机的电路示意图。电磁继电器可以看作工作电路中的开关。夏天,压缩机工作,空调制冷,当房间温度降低,热敏元件的电阻随温度降低而增大,控制电路的电流减小,电磁铁的磁性减弱,低于设定温度时,工作电路就断开,停止制冷。

答案： 电磁继电器　减小　减弱　断开

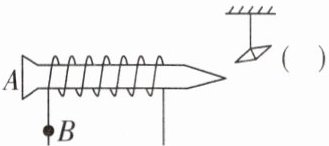

10. (2024眉山)探究“电磁铁的性质”实验时,铁钉的A端为N极,附近的小磁针处于静止状态,如图所示。请你在图中：

(1)标出B点的电流方向；
(2)括号内标出小磁针右端的极性(用“N”或“S”表示)。

答案：
如图所示
　　　　　　　

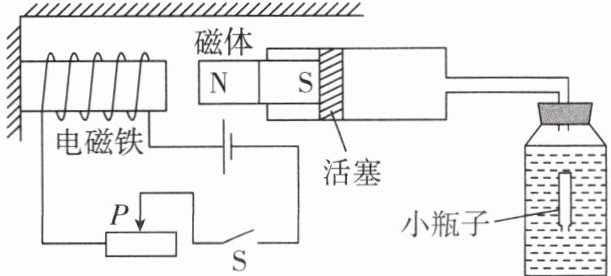

11. 新考法 创新设计 在科技晚会上,小明给大家展示了一个“听话”的小瓶子,通过调节滑片,就可以让小瓶子上浮、下沉或悬停在水中,它的原理如图所示(磁体固定在活塞上),闭合开关S后,移动滑片P,使小瓶子悬停在图示位置。下列分析正确的是(B)

A.电磁铁的右端为S极
B.若将滑片P向右移,小瓶子将会上浮
C.小瓶子下沉时,小瓶子中的气体密度变小
D.小瓶子上浮时,小瓶子的瓶口处受到水的压强保持不变

答案： B

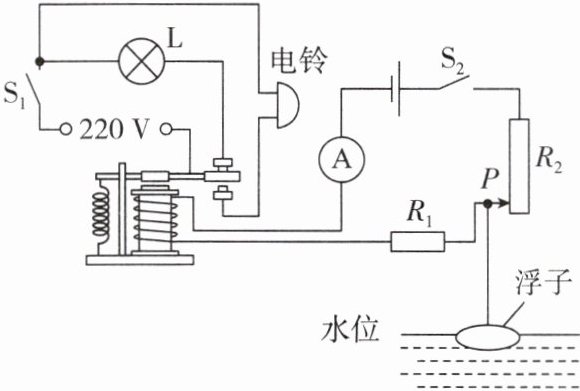

12. (多选)为了应对即将到来的汛期,某课外兴趣小组设计了一个检测水库水位的装置,其原理如图所示。L为安全指示灯,电铃为报警器$,R_1$为定值电阻$,R_2$为竖直放置、粗细均匀且足够长的电阻棒,滑片P可以在电阻棒上自由滑动,并与浮子用竖直的绝缘杆连接,可随着浮子的上下移动而改变电阻棒$R_2$接入电路的阻值,从而可通过电流表的示数来反映水位的高低。当滑片P指向$R_2$的中点时,水位达到警戒值,电磁铁吸下衔铁报警。则该检测器正常工作时(BD)

A.电磁铁的上端为N极
B.水位较低时,电磁铁的磁性较弱
C.若减小$R_1$的阻值,警戒水位会变高
D.电流表示数越大,表示水位越高

答案： BD

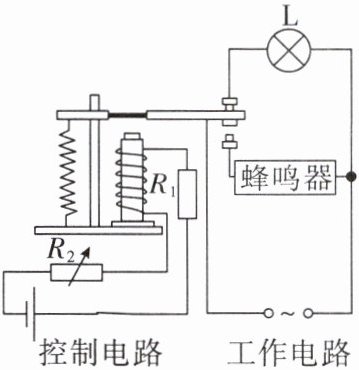

13. (多选)(2024河南)如图是小明为某仓库设计的温度报警电路。$R_1$为热敏电阻,其阻值随温度的变化而变化；$R_2$为可调电阻。温度正常时指示灯L发光,当温度升高到报警温度时,指示灯熄灭,蜂鸣器报警。下列判断正确的是(BD)

A. R_1$的阻值随温度的升高而增大
B. 温度升高过程中,电磁铁磁性增强
C. 若要调低报警温度,可将$R_2$的阻值调大
D. 若控制电路电源电压降低,报警温度将升高

答案： BD
