《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

一、改进小彩灯的连接电路
1. 改进小彩灯的连接电路,需改进的小彩灯的电路的连接方式为串联；画出其电路图为____。
2. 请在虚线框中画出改进后的电路。

3. 改进后的小彩灯连接电路有哪些优点？并联的两个灯泡中有一个开路，不会影响整串电路。
[注意]还可以在一个灯泡里并联两根灯丝。这样的灯泡串联起来,即便一根灯丝断了,也不会整串熄灭。

答案：
1.串联
 2.
 3.并联的两个灯泡中有一个开路，不会影响整串电路。

二、“回答问题正确”显示器
1. “回答问题正确”显示器所用电路的连接方式为串联。
2. 在硬纸板后面的电路是怎样连接的？硬纸板后面将问题曲别针与对应正确答案曲别针用导线连接，当回答者把接线头B与正确答案相对应的曲别针接触时，构成通路，小灯泡发光
[注意]该方案应用了开路、通路的原理,优点是结构简单、使用方便。不足之处：答对时灯亮,醒目；答错与不答时,灯不亮,不醒目。还可以进行如下改进：将红、绿灯并联,用一个单刀双掷开关控制,电路如图所示。答对时绿灯亮,答错时红灯亮。或者在绿灯两端并联一只电铃,当回答正确时还能发出声音。

答案： 1.串联 2.硬纸板后面将问题曲别针与对应正确答案曲别针用导线连接，当回答者把接线头B与正确答案相对应的曲别针接触时，构成通路，小灯泡发光

三、病房呼叫电路
1. 病房呼叫电路中的每个开关只控制对应的灯泡,因此病房呼叫电路为并联电路。
2. 如果在值班室,当病人呼叫时,不仅有灯光显示,还需要声音呼叫,应当怎样改进设计？在值班室里，每个电灯支路串联一个电铃，当按下开关时，灯亮、铃响，能引起值班室护士的注意。

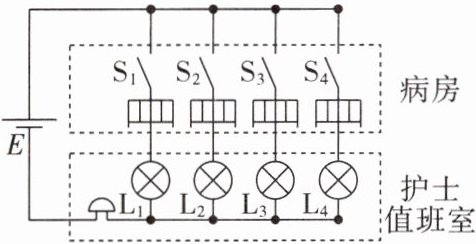

[注意]该方案还可改进,只在干路(值班室)上串联一个电铃,同样可以实现按下开关时,灯亮、铃响的目的,节省了电铃。电路图如图所示。

答案： 1.并联 2.在值班室里，每个电灯支路串联一个电铃，当按下开关时，灯亮、铃响，能引起值班室护士的注意。

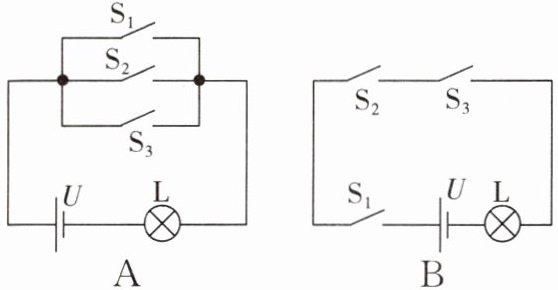

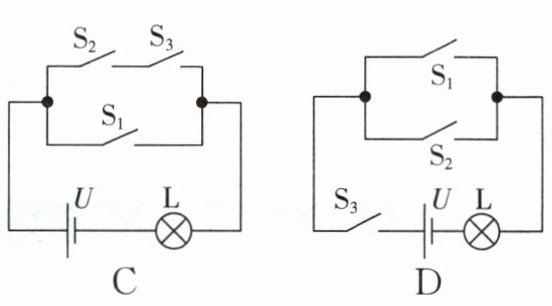

典例1(2024 枣庄)常用智能手机是通过指纹开关$ S_1 $或密码开关$ S_2 $来解锁的,若其中任意一种方式解锁失败后,锁定开关$ S_3 $均会断开而暂停手机解锁功能,开关$ S_3 $将在一段时间后自动闭合而恢复解锁功能。若用灯泡 L 发光模拟手机解锁成功,则下列图中符合要求的模拟电路是(D)


答案： D
