《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

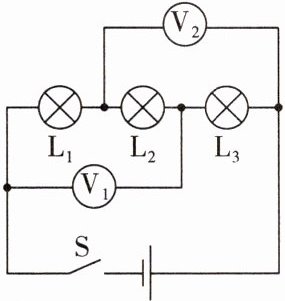

5. 如图所示电路,当开关闭合时,电压表$V_1$示数为7.5V,电压表$V_2$的示数为9V,若电源电压为12V,则$L_1、$$L_2$两端电压分别为(A)

A.3V,4.5V
B.3V,5V
C.3V,4V
D.4V,4.5V

答案： A

6. 在如图所示电路中,闭合开关后电压表$V_1$的示数为2.5V,电压表V的示数为4.5V,则电路的电源电压为4.5V,灯$L_2$两端电压为2V。

答案： 4.5 2

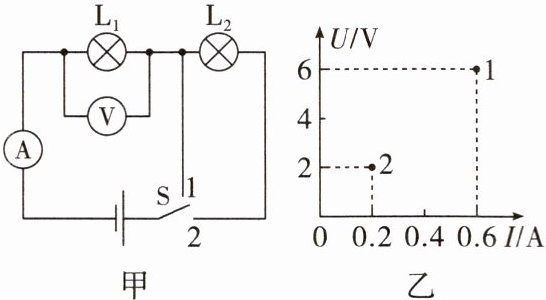

7. 用如图甲所示的电路探究串联电路中电压的规律。当开关S由接点1转到接点2时,两电表的示数变化如图乙所示,则电源电压是6V。开关S接点2时,灯泡$L_2$两端的电压是4V。

答案： 6 4

8.(2024雅安期中)如图所示,当只闭合开关$S_1$时,电压表的读数为6V,当开关$S_2$闭合$,S_1$断开时,电压表的读数是2.5V,那么当$S_1、$$S_2$都断开时,小灯泡$L_1$两端的电压是3.5V,$L_2$两端的电压是2.5V。

答案： 3.5 2.5

9. 如图所示电路中,开关闭合后,灯$L_1、$$L_2$都能正常发光,甲、乙两表都为同种电表,两表都有示数且指针位置相同,则灯$L_1、$$L_2$的连接方式为串联(选填“串联”或“并联”),灯$L_1、$$L_2$两端的电压之比为4:1。

答案： 串联 4:1

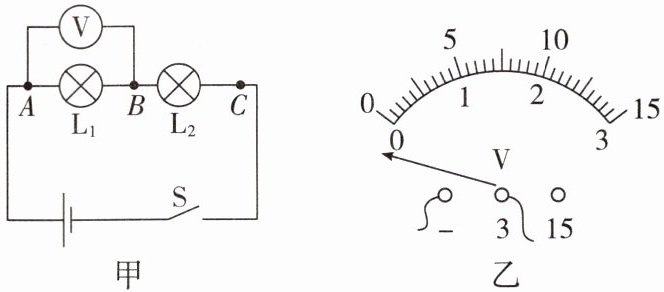

10.(2025长沙期末)用如图甲所示的电路来“探究串联电路的电压特点”。

(1)实验中,两只小灯泡的规格应该是不同的；
(2)闭合开关前,发现电压表的指针偏向零刻度线的左侧,如图乙所示,原因可能是电压表未调零；

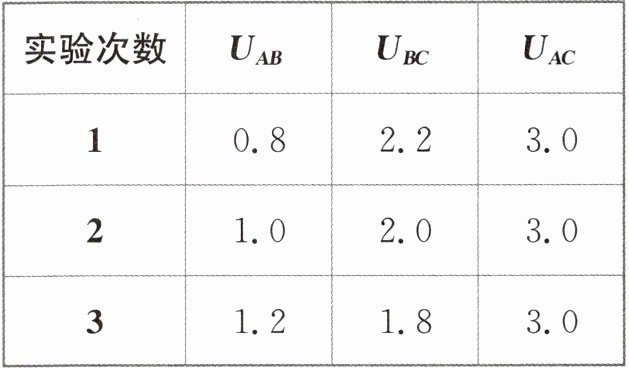

(3)经过多次实验,小明将得到的数据记录在表中,分析数据得到了串联电路的电压规律,但小欢认为表格中存在不足,该不足之处是实验数据记录表中电压未写单位。

答案：
(1)不同
(2)电压表未调零
(3)实验数据记录表中电压未写单位

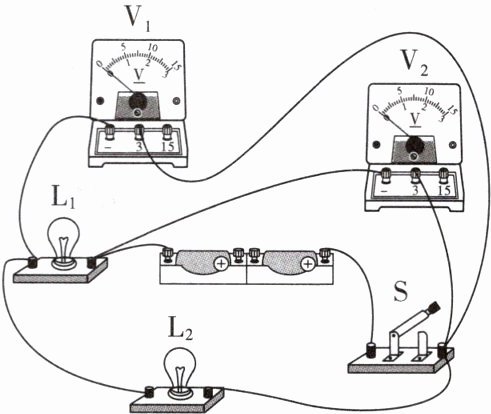

11.(2025邯郸魏县期末)如图所示,当闭合开关后,电压表$V_1、$$V_2$的示数分别是1V和3V,则小灯泡$L_1$和$L_2$两端的电压分别为(D)

A.1V 3V
B.3V 1V
C.1V 2V
D.2V 1V

答案： D
