《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

1. (2024 内江)如图所示,电源电压恒为 $4\ V$,小灯泡标有“$2.5\ V\ \ 1\ W$”的字样(电阻不变),滑动变阻器上标有“$20\ \Omega\ \ 1\ A$”的字样,电流表的测量范围为 $0\sim 0.6\ A$,电压表的测量范围为 $0\sim 3\ V$。闭合开关,移动滑动变阻器的滑片到某处时,电流表的示数为 $0.2\ A$,则小灯泡的实际功率为 $\underline{\quad\quad}$0.25$W$；在保证电路安全使用的情况下,继续移动滑片,设移动过程中滑动变阻器的电功率为 $P_{1}$,小灯泡的电功率为 $P_{2}$,$\dfrac{P_{1}}{P_{2}}$ 的最大值为 $a$、最小值为 $b$,则 $\dfrac{a}{b}= \underline{\quad\quad}$5。

答案： 0.25 5

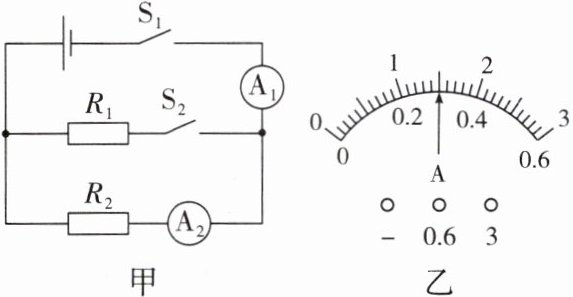

2. (2024 遂宁)在甲图所示的电路中,闭合开关 $S_{1}$,再闭合开关 $S_{2}$,电流表 $A_{1}$ 的示数变大,此时两电流表指针都指在刻度盘的中央,均如乙图所示,则通过 $R_{1}$ 的电流为 $\underline{1.2}\ A$,$R_{1}:R_{2}= \underline{1:4}$,在相同时间内两电阻产生的热量之比 $Q_{1}:Q_{2}= \underline{4:1}$。

答案： 1.2 1:4 4:1

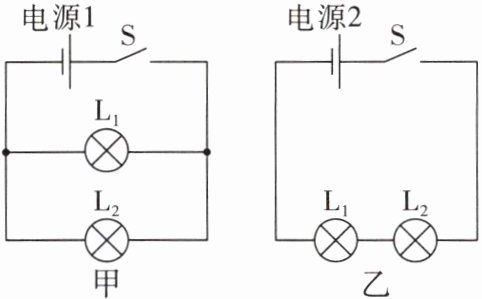

3. 现有“$9\ V\ \ 6\ W$”的灯泡 $L_{1}$ 和“$9\ V\ \ 3\ W$”的灯泡 $L_{2}$,将它们分别按如图甲、乙所示方式接入电路中,电源 $1$ 和电源 $2$ 两端电压均为 $9\ V$。不考虑灯丝电阻的变化,闭合开关,下列说法正确的是(C)

A.乙图中两灯均能正常发光
B.乙图中两灯功率之比 $P_{L1}:P_{L2}$ 为 $2:1$
C.甲图中,灯 $L_{1}$ 和 $L_{2}$ 中的电流之比 $I_{L1}:I_{L2}$ 为 $2:1$
D.乙图中,灯 $L_{1}$ 和 $L_{2}$ 两端的电压之比 $U_{L1}:U_{L2}$ 为 $2:1$

答案： C
