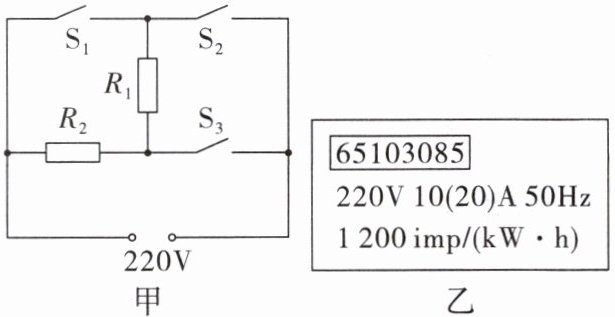

6. 小明家的电饭锅,额定电压 $220V$,简化电路如图甲所示。发热电阻 $R_{1}$、$R_{2}$ 阻值不随温度变化,操作开关 $S_{1}$、$S_{2}$、$S_{3}$ 的通断($S_{1}$、$S_{2}$ 不会同时闭合),可实现煮饭、煲汤、保温三个挡位调节,只闭合 $S_{3}$ 时,为煲汤挡,额定功率为 $440W$。求：
(1)电饭锅在煲汤挡正常工作时,电路中的电流。
(2)某天用电高峰,小明关闭其他用电器,只让电饭锅在煮饭挡工作,发现电能表(如图乙)指示灯 $30s$ 内闪烁 $11$ 次,电饭锅煮饭挡的实际功率。
(3)若电阻 $R_{1}$ 在保温挡和煮饭挡时,消耗的功率之比是 $1:9$,电阻 $R_{1}$ 的阻值。

答案：
(1)2 A
(2)1 100 W
(3)55 Ω
