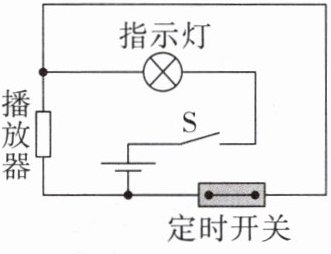

7. 物理学与日常生活 如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置；“定时开关”到达设定时间,会自动断开开关。闭合开关 S,当“定时开关”处于闭合状态时,指示灯会(选填“会”或“不会”)亮,播放器不会(选填“会”或“不会”)播放音乐；到达设定时间“定时开关”处于断开(选填“闭合”或“断开”)状态,“播放器”播放音乐。

答案： 会　不会　断开

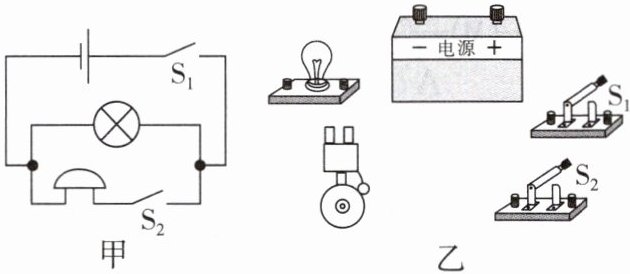

8. 根据如图甲所示的病房呼叫装置的电路图,在图乙中用笔画线代替导线,把实物图连接起来(注意导线不得交叉)。

答案：
如图所示

9. 如图所示,自贡某学校物理“创新”实验小组的同学要设计一个防盗自动报警电路,要求：晚间开关 S 闭合后,灯亮电铃不响；当房门被打开时,细导线 AB 被扯断,灯亮且电铃发声自动报警。请用笔画线代替导线,按要求连接如图所示的电路元件。

答案：
如图所示

10. 某大型宾馆设有地下停车场,地下值班室的工作人员操纵室内的单刀双掷开关,便可以使想停车的司机通过看入口处的红、绿灯,判断有无车位：红灯亮,无车位；绿灯亮,有车位。请按要求将设计出的电路图画在虚线框内。

答案：
如图所示

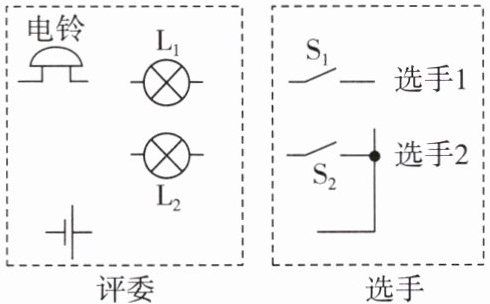

11. 在某些电视答题节目中,选手常用一种抢答器,只要按动手边的开关,相应的灯亮并且电铃响起,评委便知道谁在抢答。用笔画线代替导线连接电路,要求：选手 1 旁的开关$ S_1 $控制指示灯$ L_1 $和电铃；选手 2 旁的开关$ S_2 $控制指示灯$ L_2 $和电铃。

答案：
如图所示
