7. 如图是实验室常用的滑动变阻器,其铭牌上标有“$20\Omega$,$1A$”的字样。将这个滑动变阻器按如图方式接入电路时,开关闭合前,滑动变阻器的滑片$P$应移到最左端(选填“最左端”“最右端”或“中间”)。

答案： 最左端

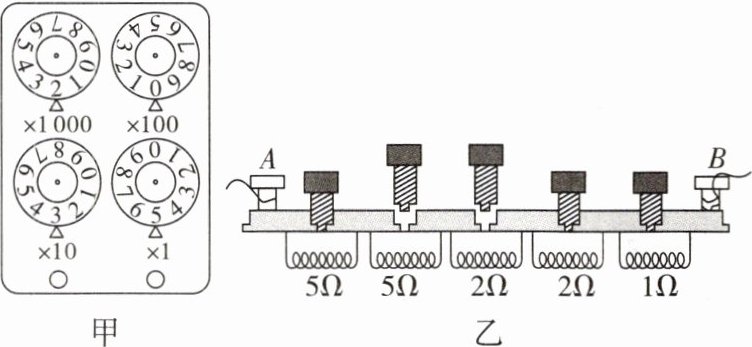

8. (2024德阳旌阳区期中)如图甲所示的旋钮式电阻箱的示数为2035$\Omega$；如图乙所示的是插入式电阻箱的结构示意图,图中$A$、$B$两个接线柱之间的电阻值是7$\Omega$。

答案： 2035 7

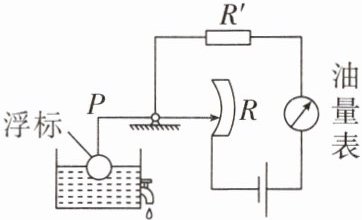

9. (2024聊城市莘县模拟)如图所示,这是一种显示汽车油箱油量的装置图,其中滑杆$P相当于滑动变阻器R$的滑片,定值电阻$R'$在电路中的作用是加满油(选填“加满油”或“用完油”)时起到保护电路的作用。图中油量表实质上是一个电流表(选填“电流表”“电压表”或“电能表”)改装的。

答案： 加满油 电流表

10. (2025成都锦江区校级月考)如图,将图中电路连接完整。要求：开关$S$闭合后,向左移动滑动变阻器滑片,灯$L_{1}$的亮度不变,灯$L_{2}$的亮度变暗。

答案：

11. 根据下表提供的信息,你认为最适合作滑动变阻器电阻丝的是(D)

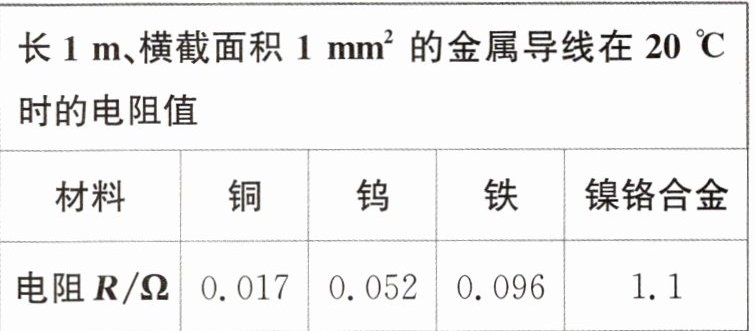

A.铜
B.钨
C.铁
D.镍铬合金

答案： D

12. 如图所示为亮度可调台灯的电路示意图,其中$AB$是一根电阻丝,$B$、$C$作开关使用,$OP$是滑动片,可绕$O$点旋转,$P$端与电阻丝接触良好。
(1)将图中电路画完整。
(2)连好电路后,闭合开关,滑片$OP$顺时针转动时,流过灯泡$L$的电流变大(选填“大”或“小”),电灯变亮(选填“亮”或“暗”)。

(1)如图所示；

答案：
(1)如图所示；
(2)大 亮

13. 物理学与工程实践 一位同学设计了一个风力测定仪,如图所示,$O$是转动轴,$OC$是金属杆,$OC$下面连接着一块受风板。无风时$OC$是竖直的,风力越大,$OC$偏转的角度越大。$AB$是一段弧形电阻,$P$点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关$S$即可。通过分析可知,金属杆$OC与弧形电阻AB$组合在一起相当于一个变阻器,通过小灯泡的亮暗可以粗略地知道风力的大小,在物理学中这种研究方法叫作转换法。用该装置测风力时,风力越小(选填“大”或“小”),小灯泡越暗。

答案： 变阻器 亮暗 转换 小
