15. 如图所示,甲、乙、丙三个装置完全相同,燃料的质量、烧杯内液体的质量和初温均相同.

(1) 为了比较不同燃料的热值,应选择甲、乙两图进行实验;实验中通过液体升高的温度来反映燃料完全燃烧放出热量的多少.

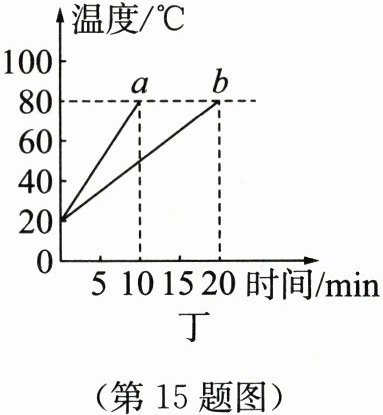

(2) 正确选择实验装置,探究不同物质吸热升温的特点时,描绘出a、b两种液体温度随时间变化的图像,如图丁所示,20min时该燃料刚好燃尽.

① 10min内a吸收的热量等于(选填"大于""小于"或"等于")b吸收的热量.
② a、b两种液体比热容之比是1:2.
③ 若液体a的沸点为100℃,则燃料燃尽时,a沸腾的时长为0min.

答案：
(1)甲、乙；液体升高的温度；
(2)①等于；②1:2；③0

16. (6分)按题目要求作图.

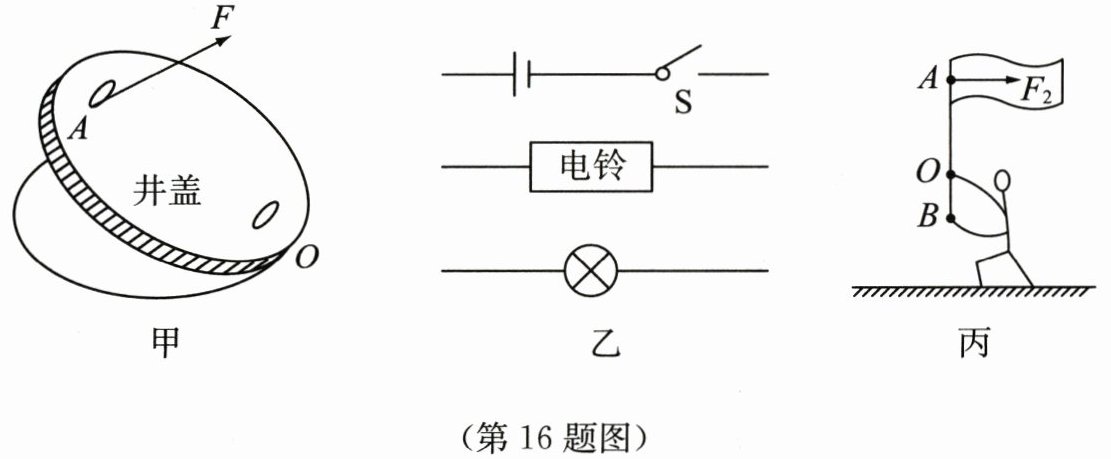

(1) 图甲为揭开井盖的示意图,O为支点,请在图甲中画出拉力F的力臂l.
(2) 某兴趣小组要为医院设计一个"应急呼叫器"电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作.请你在图乙中完成电路连接.
(3) 如图丙所示,旗手小明竖直举轻质旗前进时,旗受到风的水平阻力为$F_2,$其作用点可以看成在A点.若以O点为支点,请画出手在B点对旗杆施加的最小动力$F_1$及其力臂$l_1.$

答案：
(1) 过支点O作拉力F作用线的垂线，垂足为垂足点，垂线段即为力臂l，标上l。
(2) 电路连接：电源正极→开关S→分支点，分支点分别连接电铃和电灯，电铃和电灯另一端汇合后→电源负极（电铃与电灯并联，开关在干路）。
(3) 连接OB（最长动力臂l₁=OB），过B点作OB的垂线，方向竖直向上（使杠杆逆时针转动平衡F₂的顺时针转动），即为最小动力F₁，标上F₁和l₁。
