《2025年自我提升与评价九年级物理上册苏科版》

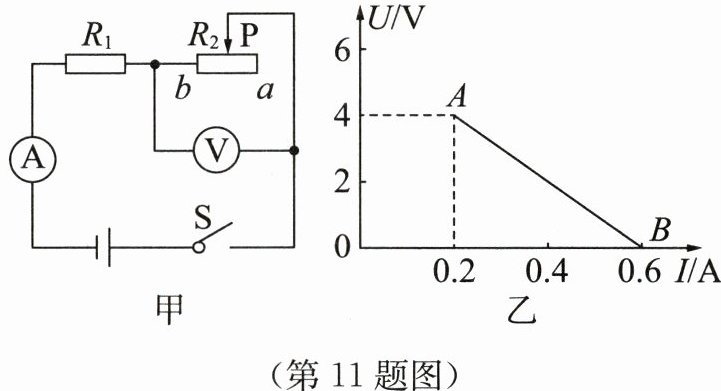

11. 如图甲所示,电源电压保持不变,$R_{1}= 10\Omega$,闭合开关S,滑动变阻器的滑片P从a端移到b端,两电表示数变化关系如图乙中线段AB所示.

(1) 移动滑片P的过程,实际上是改变了滑动变阻器接入电路中电阻丝的长度.
(2) 滑片P在a端时,电压表的示数为4V.
(3) 电源电压的大小为6V.

答案：
(1) 长度
(2) $4$
(3) $6$

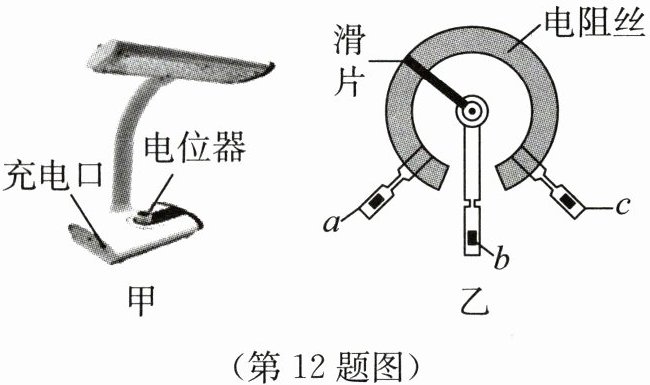

12. 如图甲所示为某可调节亮度的充电台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连.

(1) 给台灯充电时,其内置电池将消耗(选填“提供”或“消耗”)电能.
(2) 为使电位器的作用明显,电位器电阻丝适合选用相同长度下阻值较大(选填“大”或“小”)的材料制作.
(3) 电位器与灯泡串联,若将b、c接入电路,顺时针转动旋钮时,灯泡的亮度会变亮(选填“亮”或“暗”).

答案：
(1) 消耗
(2) 大
(3) 串；亮

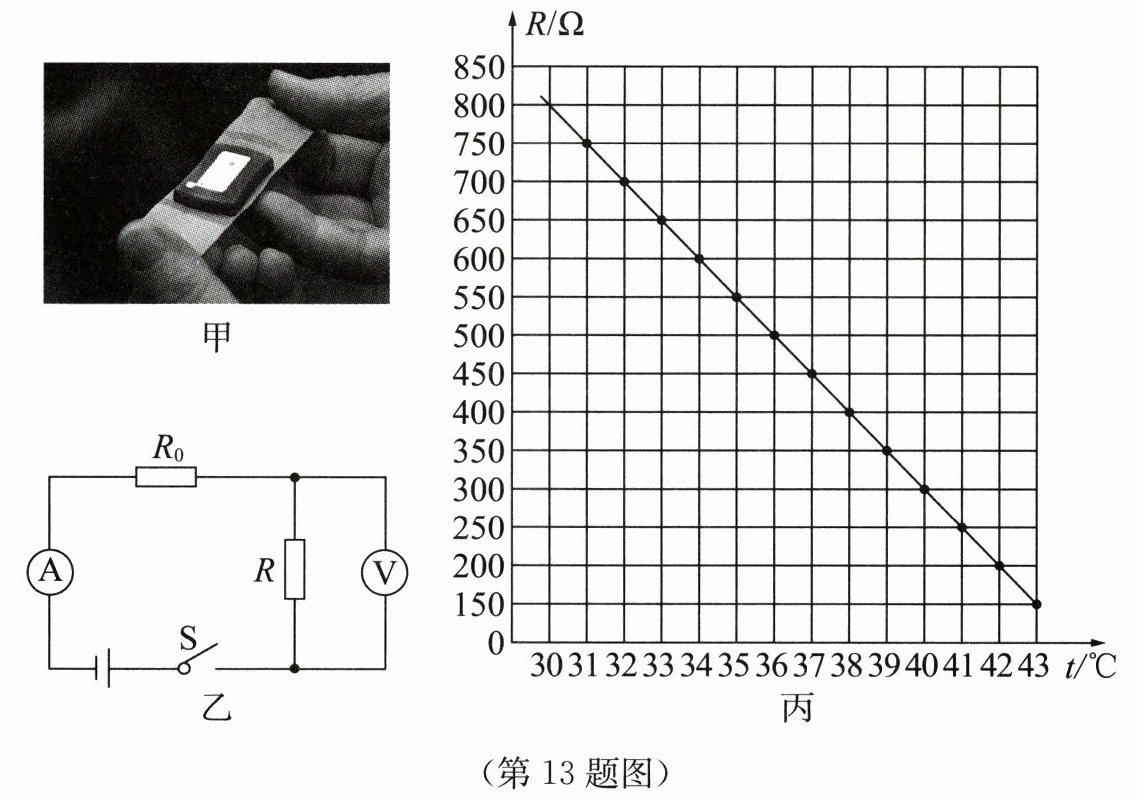

13. 如图甲所示是一种“创可贴智能体温计”,使用时将其粘贴在人体皮肤上,通过连接手机蓝牙就可以监测体温.图乙是模拟其内部电路原理图,电源电压6V不变,$R_{0}$为定值电阻,R为高精度的热敏电阻,其阻值随温度变化的图像如图丙所示,数字式电流表和电压表的量程分别为0~12mA和0~4.0V,当检测温度为$40^{\circ }C$时,对应的电流表的示数为0.01A.

(1) 热敏电阻R是利用半导体(选填“超导体”或“半导体”)制作而成的,其阻值随温度升高而减小.
(2) 人体温度升高时,图乙中示数增大的仪表应该是电流表(选填“电压表”或“电流表”).
(3) 当电流表的示数为0.01A时,计算可知定值电阻$R_{0}$的阻值为300Ω,电压表的示数是3V.
(4) 在保证各元件的安全情况下,该装置可测量的温度范围为34~42$^{\circ }C$.

答案：
(1)半导体；减小；
(2)电流表；
(3)300；3；
(4)34~42
