《2025年自我提升与评价九年级物理上册苏科版》

16. (2分)请在图中画出定值电阻R的阻值随通过它的电流I变化的图像.

答案：

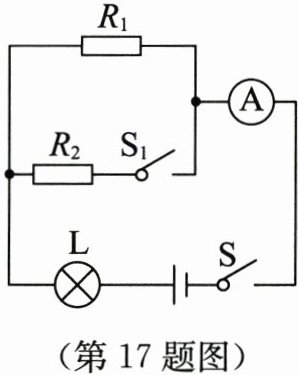

17. (6分)如图所示,$R_{1}$阻值为20Ω,闭合开关S,断开$S_{1}$,电流表的示数为0.4A,再闭合开关$S_{1}$,电流表的示数变为0.6A.求:
(1) 电源电压.
(2) $R_{2}$的阻值.

答案：
(1) 闭合开关 S，断开 $S_1$，电路为 $R_1$ 的简单电路，电流表测电路中的电流，由欧姆定律可得，电源电压：$U = I_1R_1 = 0.4A × 20\Omega = 8V$。
(2) 闭合开关 S、$S_1$，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以通过 $R_1$ 的电流不变，仍为 0.4A，因并联电路中干路电流等于各支路电流之和，所以通过 $R_2$ 的电流：$I_2 = I - I_1 = 0.6A - 0.4A = 0.2A$，因并联电路中各支路两端的电压相等，所以 $R_2$ 的阻值：$R_2 = \frac{U}{I_2} = \frac{8V}{0.2A} = 40\Omega$。
故答案为：
(1) 电源电压为 8V；
(2) $R_2$ 的阻值为 $40\Omega$。
