22. （9分）在“探究杠杆平衡条件”的实验中：

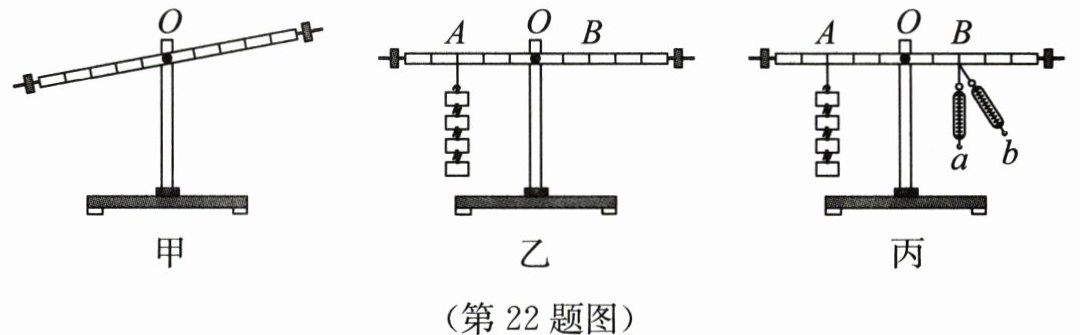

（1）如图甲所示，实验前杠杆左端下沉，则应将平衡螺母向右调节，直到杠杆在水平位置平衡，目的是便于测量力臂大小。
（2）如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂6个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，此时杠杆在水平位置不能（选填“能”或“不能”）保持平衡。
（3）如图丙所示，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转到b位置时，其示数将变大，因为动力臂变小；小明经过多次实验，分析实验数据得出了杠杆的平衡条件：$F_1l_1 = F_2l_2$（写公式）。

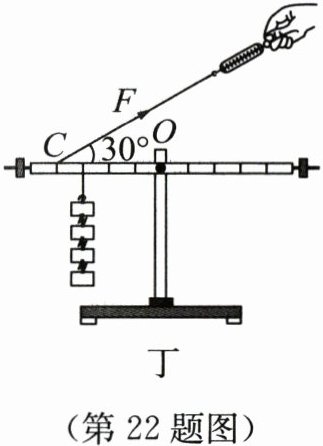

（4）如图丁所示，已知每个钩码重0.5 N，杠杆上每个小格长度为2 cm，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为4cm，弹簧测力计的示数为3N。

答案：
(1)右;便于测量力臂大小
(2)6;不能
(3)变大;动力臂变小;$F_1l_1 = F_2l_2$
(4)4;3
