《2025年自我提升与评价九年级物理上册苏科版》

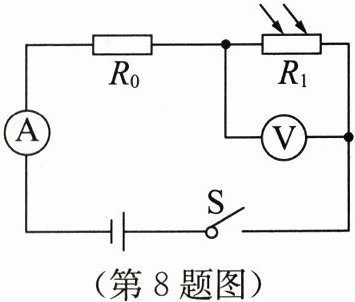

8. 如图所示电路中,$R_{0}$是定值电阻,$R_{1}$是阻值随光照强度增大而减小的光敏电阻.闭合开关S,逐渐增大光敏电阻的光照强度,下列关于两个电表示数的说法正确的是(D)


A.电压表和电流表的示数都增大
B.电压表和电流表的示数的比值增大
C.电流表的示数减小,电压表的示数增大
D.电流表的示数增大,电压表的示数减小

答案： D

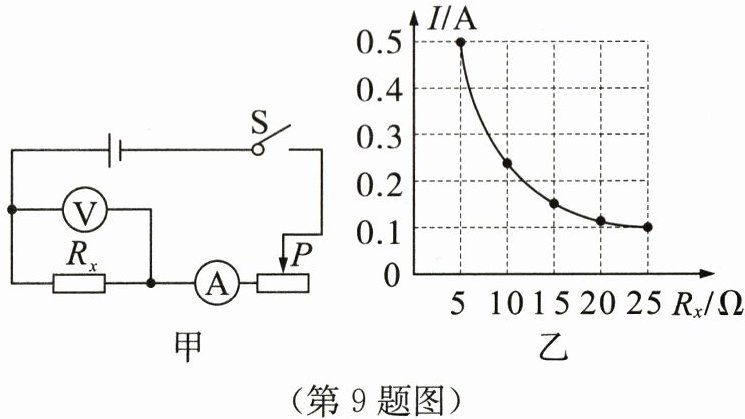

9. 某同学利用如图甲所示的电路进行实验,电源电压恒为3V,更换5个定值电阻$R_{x}$,得到如图乙所示的图像.下列有关叙述中正确的是(C)


A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持0.5 V不变
C.滑动变阻器阻值变化范围为1~5Ω
D.将$R_{x}$从5Ω换成10Ω后,应将滑片P向左移

答案： C

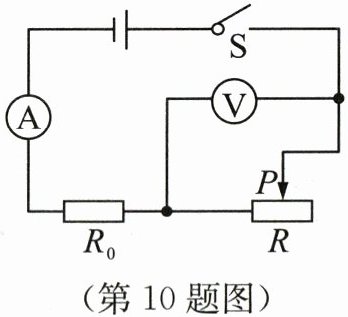

10. 如图所示,电源电压恒定,定值电阻$R_{0}$与滑动变阻器R串联,已知R的最大值大于$R_{0}$.在滑动变阻器的滑片P移动过程中,下列表示电压表示数U及电压表与$R_{0}两端电压之差\Delta U$随电流表的示数I变化的关系图像中,可能正确的是(B)

答案： B
