《2025年自我提升与评价九年级物理上册苏科版》

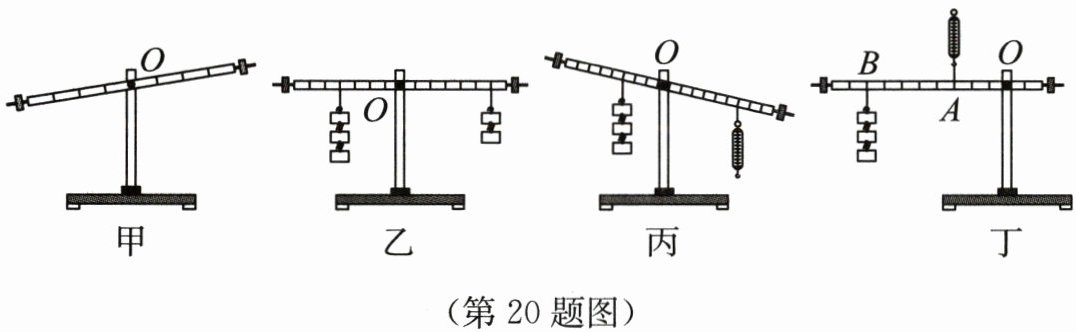

20. （7分）小明利用以下器材：刻度均匀的杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个，对杠杆的特性进行了如下探究。

（1）实验前，杠杆静止在图甲所示的位置时，此时的杠杆_______是（选填“是”或“不是”）处于平衡状态。
（2）实验时，小明调节杠杆在水平位置平衡，记录了一组数据为动力$F_{1}=1.5N$，动力臂$l_{1}=0.2m$，阻力$F_{2}=1N$，阻力臂$l_{2}=0.3m$，他测出了这组数据后就得出了“动力×动力臂=阻力×阻力臂”的结论，小强同学认为他的结论不一定科学，理由是_______实验次数太少，结论具有偶然性。
（3）小明把右边的钩码换成弹簧测力计，使杠杆从水平位置慢慢转过一定角度并保持静止，弹簧测力计始终沿竖直方向，如图丙所示，拉力F_______不变（选填“变大”“变小”或“不变”）。
（4）如图丁所示装置，若每个钩码重0.5 N，在A点竖直向上拉动弹簧测力计使杠杆保持水平平衡，则弹簧测力计的示数_______大于（选填“大于”“等于”或“小于”）4 N，原因是_______杠杆自身有重力。

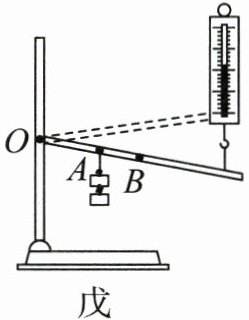

（5）为了进一步研究杠杆的机械效率与哪些因素有关，小明设计了图戊所示的实验装置，先后将钩码挂在A、B两点，测量并计算得到如表所示的两组实验数据。

|实验次数|钩码悬挂点|钩码总重G/N|钩码移动距离h/m|拉力F/N|测力计移动距离s/m|机械效率η/%|
|----|----|----|----|----|----|----|
|1|A点|1.5|0.10|0.7|0.30|71.4|
|2|B点|2.0|0.15|1.2|0.30|83.3|
①根据表格中的实验数据可知：使用该杠杆提升钩码做功时，也存在额外功。不计空气阻力，其额外功的主要来源是_______杠杆自重。
②根据表格中的实验数据不能得出“杠杆的机械效率与所挂钩码的重力有关，钩码越重其效率越高”的实验结论，理由是_______没有控制钩码悬挂点的位置（或阻力臂）相同。

答案： （1）是
（2）实验次数太少，结论具有偶然性
（3）不变
（4）大于；杠杆自身有重力
（5）①杠杆自重
②没有控制钩码悬挂点的位置（或阻力臂）相同
