《2025年自我提升与评价九年级物理上册苏科版》

7. 小强同学按如图所示电路连接电学器材进行电学实验.已知电源两端电压为6 V且保持不变,电流表量程为0~0.6 A,电压表量程为0~3 V,电阻$R_1$的阻值为10 Ω,滑动变阻器$R_2$的规格为“20 Ω 0.5 A”.将开关S闭合后,为保证电路中各元件正常工作,下列说法正确的是(B)

A.滑动变阻器$R_2$接入电路的最小阻值为5 Ω
B.电压表示数变化量的最大值为1 V
C.通过电阻$R_1$的电流最大值为0.4 A
D.滑动变阻器$R_2$调节范围为0~20 Ω

答案： B

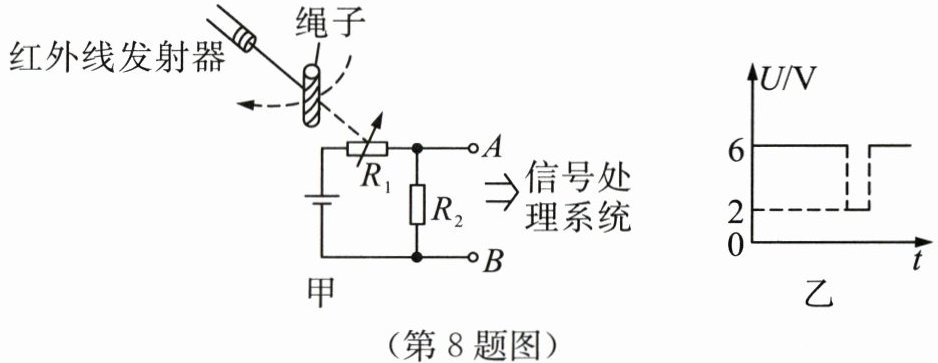

8. 为了能自动记录跳绳的次数,某科技小组设计了一种自动计数器,其简化电路如图甲所示$.R_2$是定值电阻$,R_1$是一种光敏元件,每当绳子挡住了射向$R_1$的红外线时$,R_1$的电阻会变大,自动计数器会计数一次,信号处理系统能记录AB间每一时刻的电压.若已知电源电压为12 V,某一时段AB间的电压随时间变化的图像如图乙所示,则下列说法正确的是(D)


A.AB两端电压为6 V时,跳绳自动计数器会计数一次
B.绳子挡住了射向$R_1$的红外线时$,R_1$和$R_2$的阻值相等
C.绳子没有挡住射向$R_1$的红外线时$,R_1$的阻值是$R_2$的3倍
D.绳子挡住了射向$R_1$的红外线时$,R_1$的阻值变为原来的5倍

答案： D

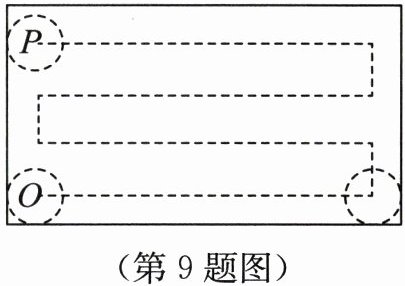

9. 如图所示,圆形擦地机器人的总质量为3 kg,直径为30 cm,现机器人按图中虚线所示的行进方式来回打扫一个空房间,它从O点出发经过9 s清扫到P点.忽略擦地过程中机器人总质量的变化,已知擦地过程中的阻力为机器人总重的3/10,则从O点到P点的过程中,机器人克服阻力做功的功率最接近(C)


A.5 W
B.9 W
C.20 W
D.40 W

答案： C
