16. (6分)按题目要求作图.

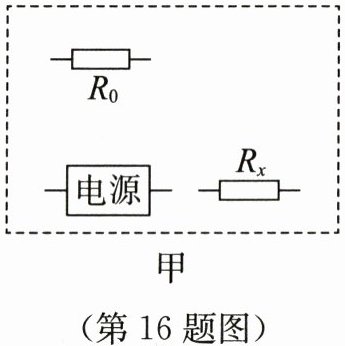

(1) 酒后上路开车是造成交通事故的主要原因,交警部门利用呼气式酒精测试仪来检测酒驾.如图甲所示,酒精气体传感器Rₓ的阻值随酒精气体浓度的增大而减小,R₀为定值电阻(起保护电路的作用),酒精浓度的大小由电流表示数来显示.请根据以上信息,将虚线框中呼气式酒精测试仪的简易电路图补充完整.

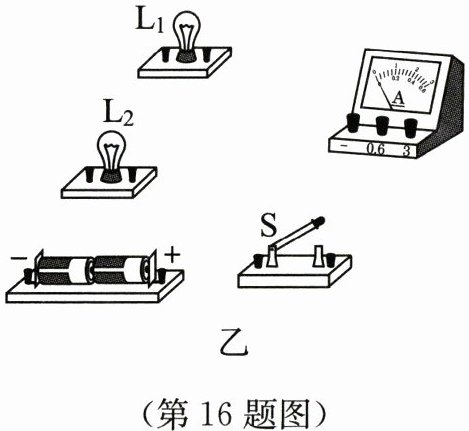

(2) 请在图乙中用笔画线代替导线,按要求连接电路.要求:① 开关同时控制两盏电灯;② 电灯$L_1、$$L_2$并联;③ 电流表测通过两灯的总电流;④ 所画导线不能交叉.

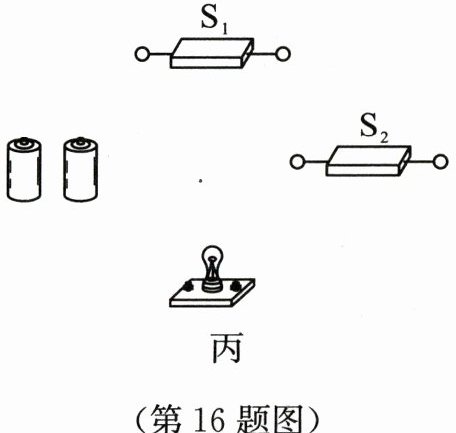

(3) 有人发明了"感应照孔门把手",只有在夜间且有人摸门把手时,锁孔旁的灯才亮,从而方便夜间开锁,它利用感应开关$S_1($有人摸门把手时$S_1$闭合,无人摸门把手时$S_1$断开)以及光敏开关$S_2($天暗时$S_2$闭合,天亮时$S_2$断开)控制电路,达到目的.请根据上述描述,完成图丙的电路连接.

答案： （1）$R_x$与$R_0$串联，电流表测电路中电流，电路图补画完整后如下：
电源正极出发，依次连接开关、$R_0$、$R_x$、电流表，回到电源负极。
（2）从电源正极出发，经开关后分支，一支经灯泡$L_1$，另一支经灯泡$L_2$，然后两支路汇合经电流表回到电源负极，连接后的实物图如下：
电源正极连接开关一端，开关另一端分两支，一支连接$L_1$一端，$L_1$另一端连接电流表正极；另一支连接$L_2$一端，$L_2$另一端也连接电流表正极，电流表负极连接电源负极。
（3）两开关与灯串联，电路连接如下：
电源正极出发，依次连接$S_2$、$S_1$、灯泡，回到电源负极。
