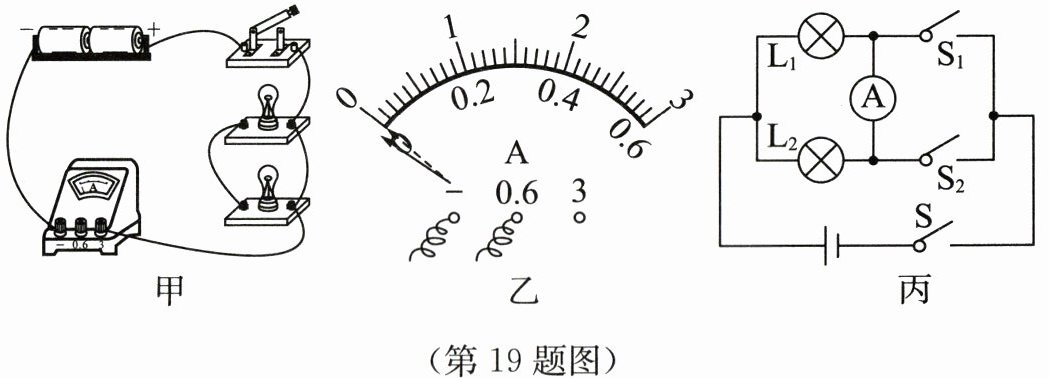

19. (7分)在"探究并联电路电流的特点"实验中,小华设计了如图甲所示电路.


(1) 图甲中,闭合开关,会出现的电路故障是______.
(2) 只改动一根导线,将图甲中的电路连接正确,在要改动的这根导线上画"×",并用笔画线代替导线完成电路连接.
(3) 闭合开关前,发现电流表指针如图乙所示,出现这种现象的可能原因是______.
(4) 换不同规格的小灯泡进行多次实验,并把实验数据记录在表格中.分析表中数据,可得出并联电路电流规律的表达式为______.该实验多次测量的目的是______B.
(5) 如图丙所示是同组的小金设计的电路.
① 小金先闭合开关S、$S_1,$断开开关$S_2,$顺利测出了通过小灯泡______的电流.
② 小金想再闭合开关S、$S_2,$断开开关$S_1,$测通过另一个小灯泡的电流.请判断小金能否成功,并说明理由:______.

答案：
(1) 电源短路
(2) （在图甲中，将连接在下方灯泡右端与电流表负接线柱之间的导线画“×”，改接为下方灯泡右端与上方灯泡右端相连）
(3) 电流表指针未调零
(4) $ I_C = I_A + I_B $；B
(5) ① $ L_1 $ ② 不能；电流表正负接线柱接反，无法正确测量
