《2025年自我提升与评价九年级物理上册苏科版》

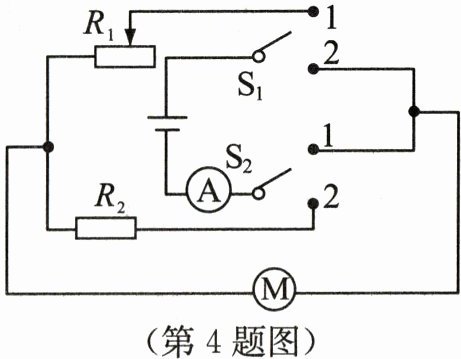

4. 同学们为敬老院的老人买了一辆电动轮椅,该电动轮椅的工作原理如图所示,操纵杆可以同时控制$S_{1}和S_{2}$两个开关,向前推操纵杆时轮椅前进且能调速;向后拉操纵杆,轮椅以恒定速度后退.已知蓄电池电压为24V,定值电阻$R_{2}$为20Ω,$R_{1}$为滑动变阻器,下列对该电路的判断中正确的是(D)

A.$S_{1}$接触点1,$S_{2}$接触点2时,轮椅前进
B.$S_{1}和S_{2}$都接触点1时,轮椅后退
C.轮椅后退时电路中的电流小于1.2 A
D.轮椅后退时电路中的电流为1.2 A

答案： D

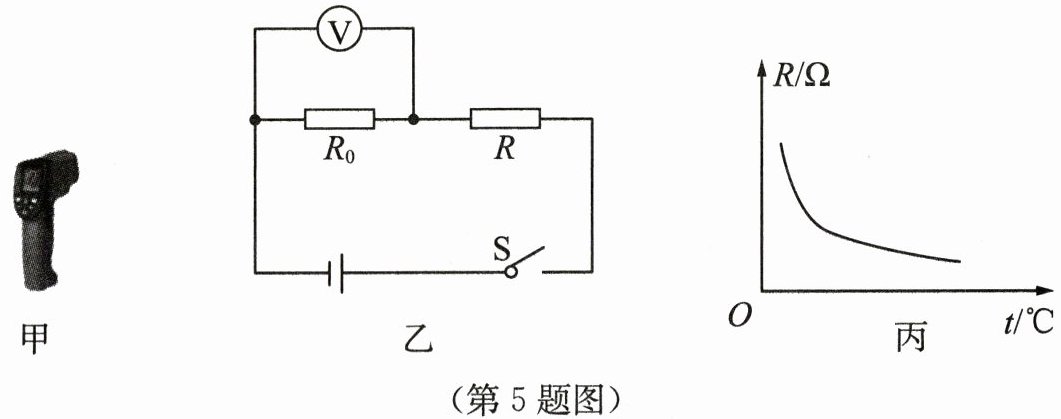

5. 图甲为非接触式红外线测温枪.图乙是它的工作原理图,$R_{0}$是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示.闭合开关S后,对该电路分析正确的是(B)


A.体温越高,R的阻值越大
B.体温越高,电压表的示数越大
C.体温越低,R两端的电压越小
D.体温越低,通过$R_{0}$的电流越大

答案： B

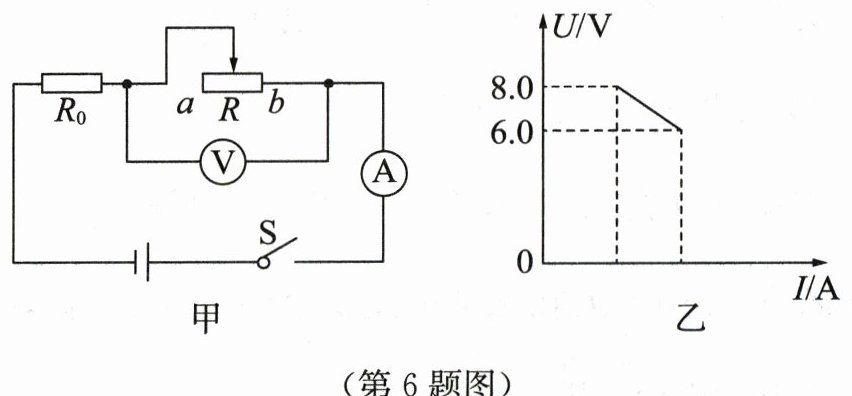

6. 如图甲所示,电源电压恒定,定值电阻$R_{0}$的阻值为10Ω.将滑动变阻器的滑片从a端滑到中点的过程中,电压表示数U与电流表示数I之间的关系图像如图乙所示,下列说法正确的是(D)


A.电源电压为16 V
B.滑动变阻器R的最大阻值为10Ω
C.若滑片从a端匀速移动到b端,则电压表指针匀速转动
D.若滑片从a端匀速移动到b端,则电压表指针转速变快

答案： D
