22. (9分)在“探究通过导体的电流与电阻的关系”实验中,电源电压调为4.5V,滑动变阻器上标有“20Ω 2A”字样,定值电阻$R_{1}= 5Ω$、$R_{2}= 10Ω$、$R_{3}= 25Ω$.

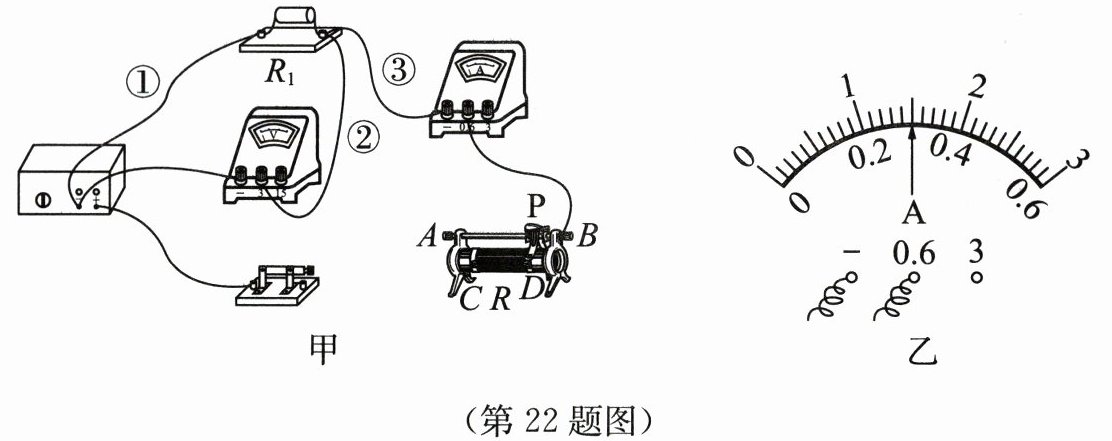

(1) 小明连接的电路如图甲所示,电路中还差一根导线没有连接,小华指出电路连接之前,必须进行的一步操作是断开开关.请用笔画线代替导线,将电路补充完整,要求滑片向左移时电流表的示数变大.（导线连接：开关右端接线柱与滑动变阻器C接线柱相连）
(2) 正确连接电路,闭合开关后发现,无论怎样移动滑片P,电流表的指针几乎不动,电压表指针明显偏转.若仅是导线连接点发生故障,则可能是导线③(选填“①”“②”或“③”)与$R_{1}$的连接点接触不良.
(3) 故障排除后,为完成本实验,小明应控制电压表的示数不变,实验操作如下:
① 将$R_{1}$接入电路,闭合开关,调节滑片P,使电流表的示数如图乙所示,电流表的示数为0.3A,记录两电表的示数.
② 用$R_{2}$替换$R_{1}$,调节滑片P使电压表的示数为1.5V,并记录电流表的示数.
③ 用$R_{3}$替换$R_{2}$,闭合开关后发现无论怎样调节滑片P,都无法完成实验,调节滑片P过程中,小明观察发现此过程中电压表示数的最小值为2.5V.
(4) 小明为完成上述(3)③步骤的实验,可将电源电压最大调为2.7V.

答案：
(1) 断开开关；（导线连接：开关右端接线柱与滑动变阻器C接线柱相连）
(2) ③
(3) 电压；①0.3；②1.5；③2.5
(4) 2.7
