《2025年自我提升与评价九年级物理上册苏科版》

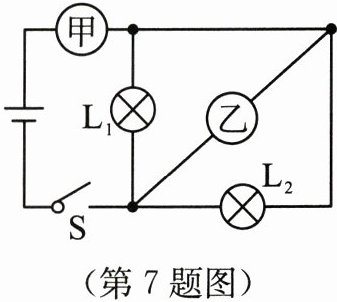

7. 如图所示,甲、乙均为理想电表,当开关S闭合后$,L_1、$$L_2$都能发光.下列说法正确的是(B)


A.灯$L_1、$$L_2$是串联在电路中的
B.甲一定是电流表,乙一定是电压表
C.当$L_1$断路时$,L_2$将不能发光
D.当$L_2$短路时$,L_1$仍能发光

答案： B

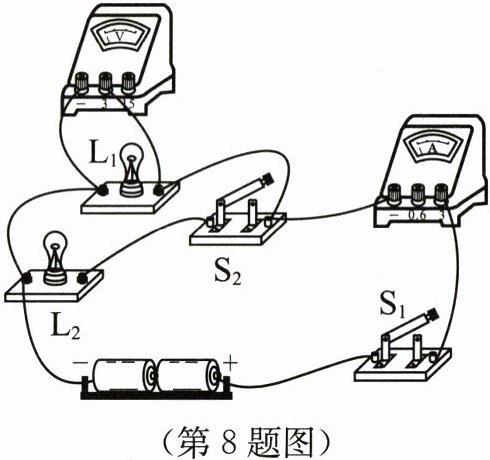

8. 如图所示,电源电压保持不变,关于电路的工作情况,下列说法正确的是(C)


A.同时闭合两个开关,通过两只灯泡的电流一定相同
B.若电压表和电流表的位置对调,闭合$S_1、$$S_2$后,则两表都被烧坏
C.若先闭合$S_1,$再闭合$S_2,$电压表示数不变,电流表的示数变大
D.若灯$L_1$被短路,闭合$S_1、$$S_2$后,灯$L_1$不亮,灯$L_2$亮,电流表损坏

答案： C

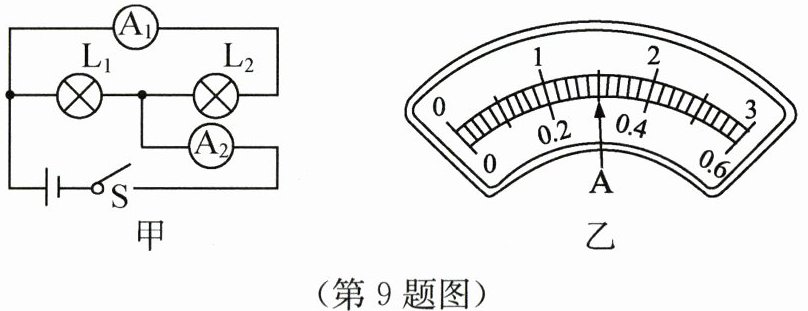

9. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$L_1$和$L_2$的电流分别为(C)


A.1.2 A,1.2 A
B.0.3 A,0.3 A
C.1.2 A,0.3 A
D.1.5 A,0.3 A

答案： C

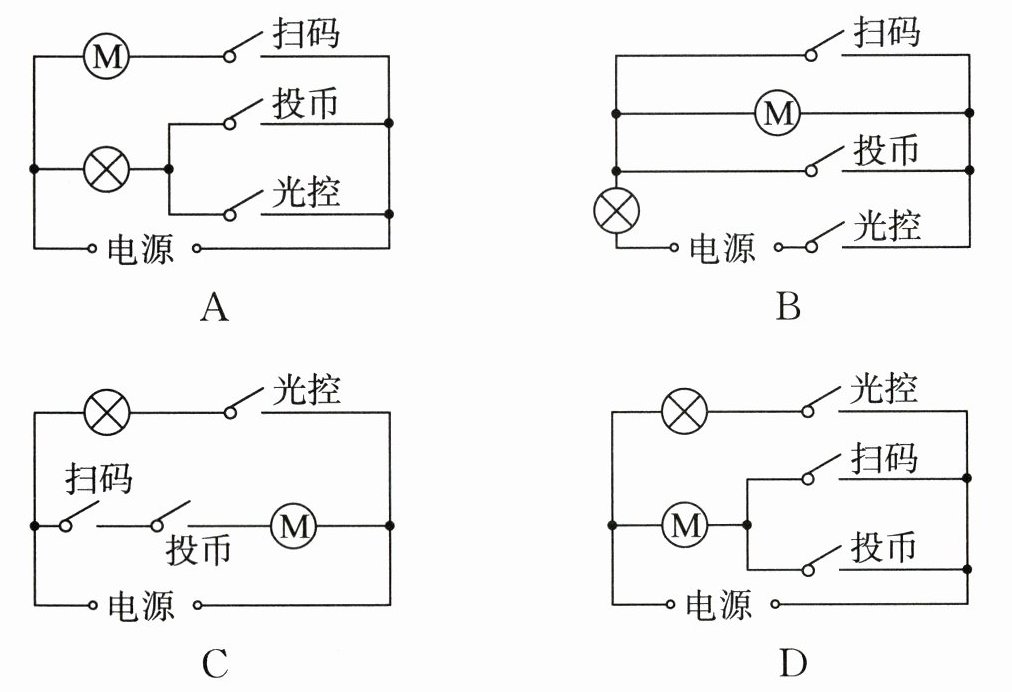

10. 某学校为了培养学生的科学素养,开展了科创教育.在此期间,科创小组自制了"冰激凌自动售货机".该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务;当光线较暗时,光控开关闭合,还可以提供照明.下列电路设计符合要求的是(A)

答案： A
