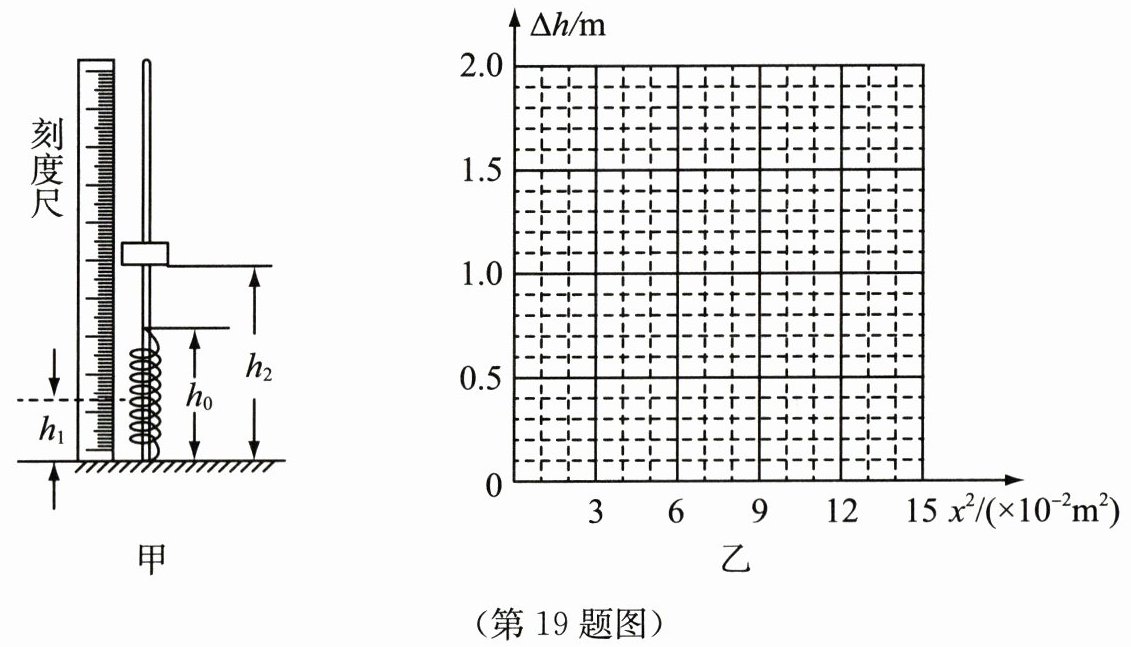

19. (6分)小华在探究弹性势能大小与形变量的关系时,猜测弹性势能可能与弹簧形变量x有某种定量关系.于是用如图甲所示的装置进行探究,他将轻弹簧套在光滑竖直杆上且底端固定在水平桌面上,刻度尺与竖直杆平行,进行了如下操作:
甲 乙

(1)实验步骤如下:
① 弹簧处于自由状态时,读出其上端距水平桌面的高度$h_0$;
② 将中间有孔的小铁块套在光滑杆上放于弹簧上端,竖直向下按压铁块,读出此时弹簧上端到水平桌面的高度$h_1$;
③ 释放小铁块,当铁块上升到最大高度时,读出铁块下端到水平桌面的高度$h_2$;
④ 改变弹簧的压缩长度,重复步骤②和③,将测出的数据记录在下面的表格中,并计算出弹簧的形变量x和小铁块移动的距离$\Delta h$.

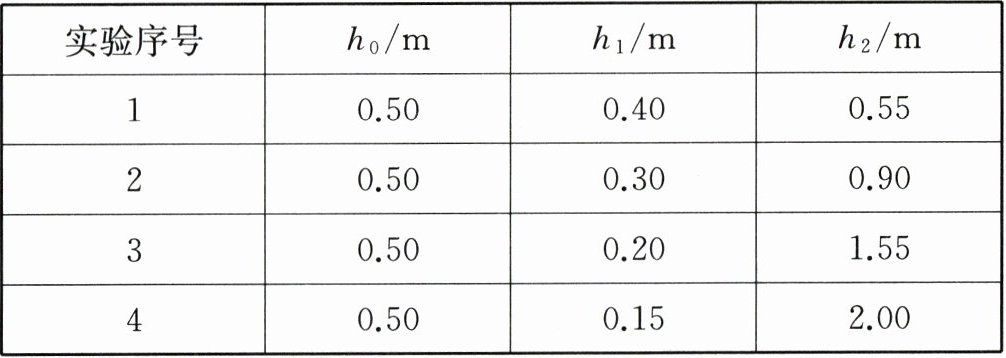

| 实验序号 | $h_0$/m | $h_1$/m | $h_2$/m |
| 1 | 0.50 | 0.40 | 0.55 |
| 2 | 0.50 | 0.30 | 0.90 |
| 3 | 0.50 | 0.20 | 1.55 |
| 4 | 0.50 | 0.15 | 2.00 |

(2)实验中计算弹簧形变量的表达式为$x=$______(用所测物理量符号表示).
(3)实验中,弹簧弹性势能的大小是通过小铁块移动的距离$\Delta h=$______来间接反映的.
A. $h_1$
B. $h_2$
C. $h_2-h_0$
D. $h_2-h_1$
(4)根据表中数据计算出形变量x的平方,在图乙中作出$\Delta h-x^2$图像.根据所作图像,可得到的实验结论是______.
(5)小华进一步探究上述四次实验中小铁块动能最大的位置,他发现:① 小铁块从距离地面高度为$h_0的位置上升至距离地面高度为h_2$的过程中,小铁块的动能______(填变化情况);② 测得第1次实验和第3次实验时,小铁块动能最大的位置离水平面的高度分别为$h_a和h_b$,则$h_a$______(选填“＞”“＜”或“=”) $h_b$.
19. (2)$ h_0 - h_1 $
(3)D
(4)在弹性限度内，弹簧的弹性势能与形变量的平方成正比
(5) ①先增大后减小②=

答案： 19.
(2) $ h_0 - h_1 $
(3) D
(4) 在弹性限度内，弹簧的弹性势能与形变量的平方成正比
(5) ①先增大后减小 ②=
