《2025年自我提升与评价九年级物理上册苏科版》

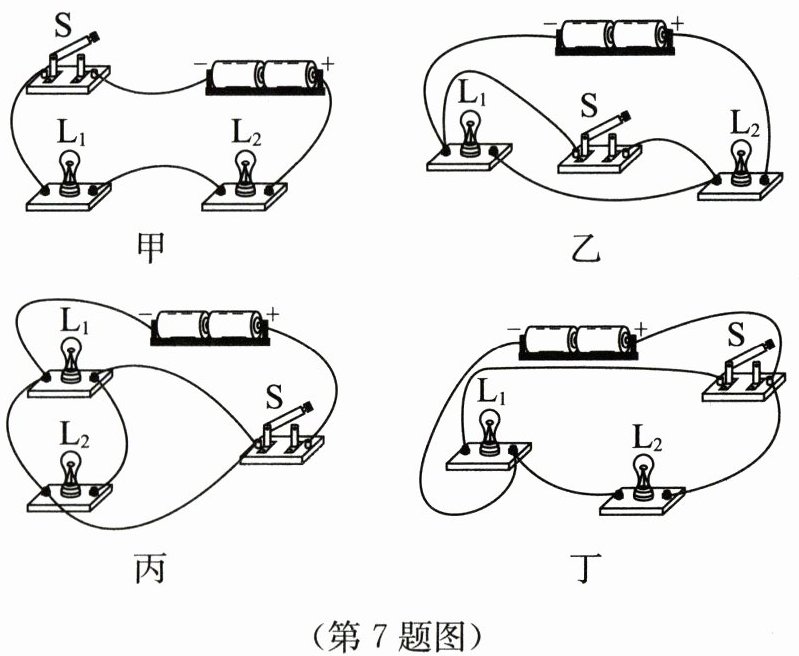

7. 实验小组的同学连接了四个电路(如图所示)来探究开关的控制作用,下列判断正确的是(B)


A.甲电路中,开关S只控制$L_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关$S,L_1$亮$,L_2$不亮
D.丁电路中,断开开关$S,L_1$不亮$,L_2$亮

答案： B

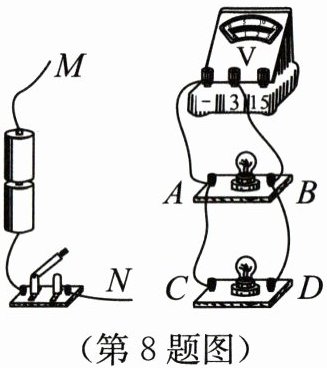

8. 小明做实验时,将电路连接成如图所示的情景.若要将导线M、N与A、B、C、D四个接线柱中的任意两个连接,使两个灯泡并联,且开关闭合后电压表指针正常偏转,共有几种接法(B)


A.2种
B.4种
C.6种
D.8种

答案： B

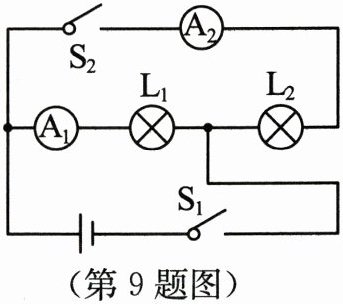

9. 对于如图所示的电路,下列分析中正确的是(C)


A.只闭合$S_1$时$,L_2$发光$,L_1$不发光$,A_2$测$L_2$电流
B.只闭合$S_2$时$,L_1$发光$,L_2$不发光$,A_1$测$L_1$电流
C.闭合$S_1、$$S_2$时$,L_1、$$L_2$并联$,A_2$测$L_2$电流
D.闭合$S_1、$$S_2$时$,L_1、$$L_2$串联$,A_1、$$A_2$示数相等

答案： C
