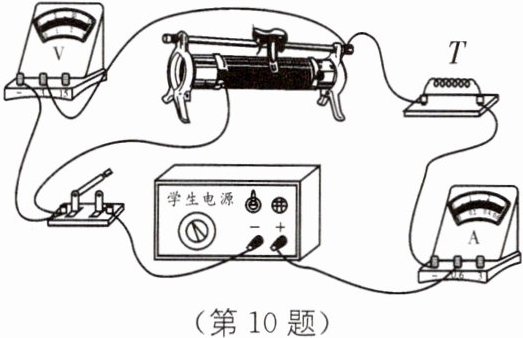

10 (2024·扬州中考)如图所示,电源电压恒为6 V,敏感元件T的电阻随电流的增大而减小. 电压表示数为2 V时,电流表示数为0.2 A；当电压表示数为2.4 V时,电流表示数可能是( ).


A.小于0.18 A
B.等于0.18 A
C.大于0.18 A,小于0.2 A
D.大于0.2 A,小于0.24 A

答案： A [解析]本题考查串联电路的特点以及欧姆定律的应用.由实物图可知,滑动变阻器与元件 T 串联,电压表测量滑动变阻器两端电压.电压表示数 $ U_{滑1}=2\ V $ 时,元件 T 两端电压 $ U_{T1}=U-U_{滑1}=6\ V-2\ V=4\ V $,元件 T 阻值 $ R_{T1}=\frac{U_{T1}}{I_{1}}=\frac{4\ V}{0.2\ A}=20\ \Omega $.滑动变阻器两端电压 $ U_{滑2}=2.4\ V $ 时,由串联电路分压规律可知,滑动变阻器接入电路阻值变大,电路总电阻变大,电流变小,则元件 T 阻值变大,元件 T 两端电压 $ U_{T2}=U-U_{滑2}=6\ V-2.4\ V=3.6\ V $,若元件 T 阻值不变,电路中电流 $ I_{2}=\frac{U_{滑2}}{R_{T}}=\frac{3.6\ V}{20\ \Omega}=0.18\ A $,因元件 T 实际电阻变大,所以电路中实际电流小于 0.18 A.故选 A.

11 小红同学有一个电阻,当她在电阻的两端加12 V的电压时,她测出通过的电流是0.24 A,则该电阻的阻值为____Ω；当她在电阻的两端所加的电压变为18 V时,通过该电阻的电流是____A,这时的电阻是____Ω.

答案： 50 0.36 50

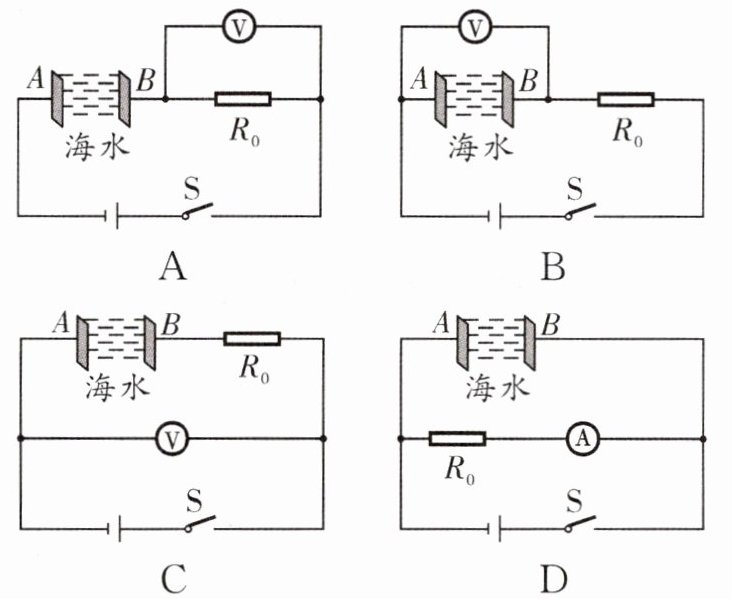

12 (2024·常州中考)海水盐浓度越大,其导电性越好,固定间距金属片A、B之间海水的电阻越小. 下列电路中,电源电压恒定,R₀为定值电阻,闭合开关S,海水盐浓度越大,电表示数越大的是( ).


A.
B.
C.
D.

答案： A [解析]图 A 中,金属片与定值电阻串联,电压表测定值电阻两端的电压,海水浓度越大,金属片间电阻越小,其分得的电压越少,根据串联电路电压特点,定值电阻分得的电压越多,电压表示数越大,故 A 符合题意;图 B 中,金属片与定值电阻串联,电压表测金属片两端的电压,海水浓度越大,金属片间电阻越小,根据串联电路分压规律可得,其分得的电压越少,电压表示数越小,故 B 不符合题意;图 C 中,金属片与定值电阻串联,电压表测电源电压,无论海水浓度如何变化,电压表示数都不会发生变化,故 C 不符合题意;图 D 中,金属片与定值电阻并联,电流表测通过定值电阻的电流,因定值电阻两端电压始终等于电源电压,所以电流表示数始终不变,故 D 不符合题意.故选 A.

13 如图所示是高速公路上检查货车是否超载的计重秤原理图,图中的称重表由____表改装；当车辆越重时,称重表的示数越____.

答案： 电流 大

14 (2024·徐州新沂期末)如图所示的电路中,电阻$R_1$的阻值为30 Ω. 闭合开关,当滑片P在滑动变阻器$R_2$最右端时,电压表的示数为4.5 V；当滑片P移到滑动变阻器中点时,电压表的示数为6 V. 求：
(1)滑片P移到滑动变阻器中点时电路中的电流.
(2)电源电压.

答案：
(1)0.2 A
(2)9 V

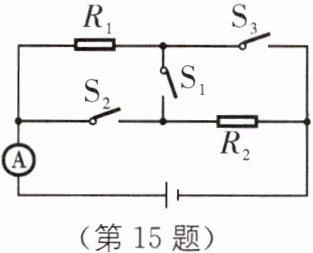

15 如图所示的电路,电阻$R_1$的阻值为10 Ω,电源电压不变. 当$S_1、$$S_2$断开$,S_3$闭合时,电流表的示数为1.2 A；当$S_1$断开$,S_2、$$S_3$闭合时,电流表的示数为1.5 A. 求：
(1)电源电压.
$(2)R_2$的阻值.
$(3)S_1$闭合$,S_2、$$S_3$断开时,电阻$R_2$两端的电压.

答案：
(1)12 V
(2)40 $ \Omega $
(3)9.6 V
