1 在“探究影响导体电阻大小的因素”实验中,小明设计了如图所示的电路.

(1)在连接电路时发现,还缺少一个元件,他应该在电路中再接入的元件是______.
(2)为粗略判断$a、b$两点间导体电阻的大小,可观察______.
(3)另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表.你认为______同学的改进更好一些,理由是______.

答案：
(1)开关　
(2)灯泡的亮度　
(3)乙　灯泡能保护电路

2 在“伏安法测电阻”的实验中,下列说法正确的是( ).

A.为了检测电路连接是否正确,连接电路时,需闭合开关
B.应该选取规格匹配的器材,这样既不会损坏器材,又能使测量结果误差小
C.在无法估计被测电阻大小时,电流表、电压表应选用较小的量程
D.需进行三次实验,这样测量的结果才具有普遍性

答案： B

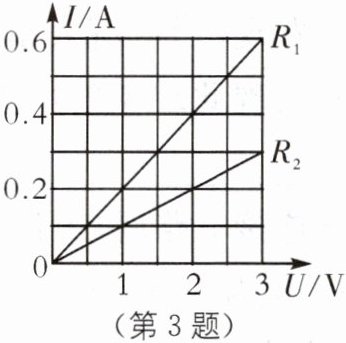

3 (2023·内蒙古中考)如图所示为电阻$R_1和R_2的I-U$图像,由图像可知( ).


A.$R_1与R_2$两端的电压为0时,它们的电阻也为0
B.$R_1与R_2的电阻之比为2:1$
C.将$R_1与R_2$串联接入电路,通电后$R_1与R_2两端的电压之比为1:2$
D.将$R_1与R_2$并联接入电路,通电后通过$R_1与R_2的电流之比为1:2$

答案： C　[解析]电阻是导体阻碍电流的性质，其大小与导体的材料、长度、横截面积以及导体的温度有关，与电压、电流大小无关,故A错误;将R₁与R₂串联接入电路，电流相等，由I - U图像可得，当通过两电阻的电流相等时，I = 0.3A，U₂ = 2U₁，R₁与R₂两端的电压之比为1:2，由I = $\frac{U}{R}$的变形式R = $\frac{U}{I}$可知，R₂ = 2R₁，R₁:R₂ = 1:2，故B错误，C正确;这两个电阻并联后接在3V电源上时，U₁ = U₂ = U = 3V，由图像可知，I₁ = 0.6A，I₂ = 0.3A，通电后通过R₁与R₂的电流之比为0.6A:0.3A = 2:1，故D错误。故选C。
