《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1 在进行英语听力考试时,各教室相同的有线扬声器总是同时开始播放,同时结束播放,关于各教室中有线扬声器的电路,下列说法中正确的是( ).

A.一定是串联
B.一定是并联
C.串联、并联都可行
D.无法判断

答案： 1.B [解析]各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的，故A、C、D错误，B正确.故选B.

2 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块.用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片.下列有关分析正确的是( ).

A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： 2.B [解析]由题可知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确.

3 家庭电路中,插座、电灯、电视、电风扇的连接方式是______(填“串联”或“并联”)的；控制灯的开关和灯是______(填“串联”或“并联”)的.

答案： 3.并联 串联 [解析]街道上的路灯同时发光同时熄灭，其中一盏灯因故障而熄灭，但其他路灯依然发光，可以断定路灯的连接方式是并联，因为并联电路电流有多条路径，各用电器之间互不影响；每个用电器和控制它的开关的连接方式为串联，这样才能实现对用电器的有效控制.

4 小明观察到街道上的路灯晚上一起亮,早晨一起灭,其中一盏灯因故障而熄灭,其他路灯依然发光,由此可以断定路灯的连接方式为______,每个用电器和控制它的开关的连接方式为______.(填“串联”或“并联”)

答案： 4.并联 串联

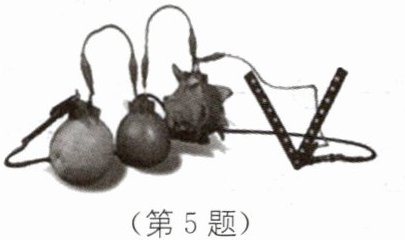

5 如图所示,利用水果制成电池给LED灯供电,为提高水果电池的电压,各水果之间应该______.同时还发现,如果有一个LED灯断路,其他的灯也不亮了,说明这一串LED灯之间是______的.(填“串联”或“并联”)

答案： 5.串联 串联

6 小丽家最近购买了一台标有一级能效的电冰箱.她通过观察发现,这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响,温控开关控制压缩机,与冰箱门联动的开关控制照明灯.据此判断：该冰箱内部电路中,压缩机和照明灯在电路中的连接方式是______(填“串联”或“并联”)的；压缩机的主要部件是一个电动机,电动机在电路图中的符号是______.

答案：
6.并联 —— [解析]由题意知，压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响可知：压缩机和照明灯在电路中的连接方式是并联的；电动机在电路图中的符号是

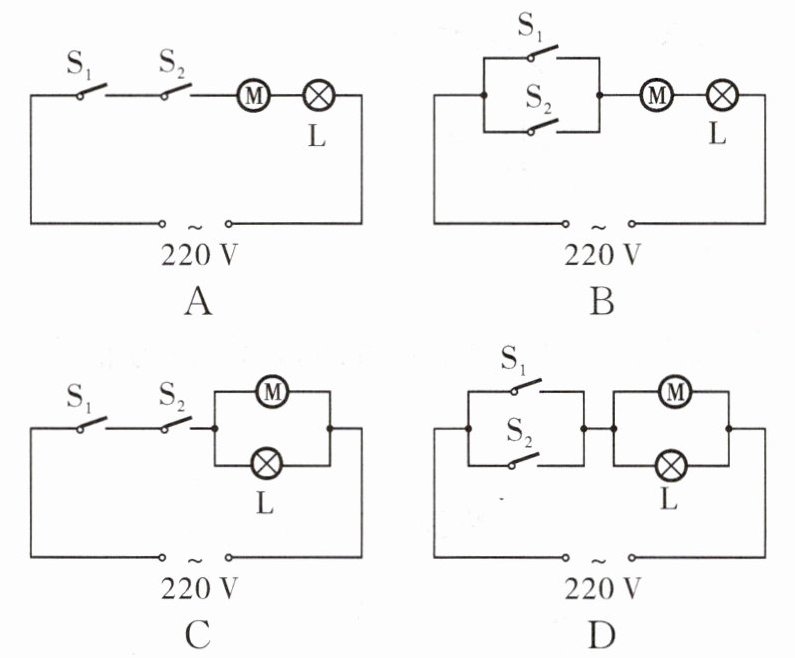

7 (2024·镇江中考)某学校电动门既可以用遥控器开启,也可以用按钮开关开启.电动门开启时,电动机工作,警示灯L亮起.若取下警示灯L,电动机仍能工作.按下遥控器相当于$S_1$闭合,按下按钮开关相当于$S_2$闭合.符合上述要求的电路是( ).

A
B
C
D

答案： 7.D [解析]本题考查串、并联电路的设计，弄清楚电路设计要求是关键.由题意可知，遥控器开关S₁与按钮开关S₂中的任何一个开关闭合时，电动机工作且警示灯L亮起，说明开关S₁与S₂并联；取下警示灯L时电动机仍能工作，说明警示灯L与电动机并联.题图A中只有两个开关均闭合时电动机工作且警示灯L亮起，但取下警示灯时电动机不能工作，故A不符合题意；题图B中任何一个开关闭合时电动机工作且警示灯L亮起，但取下警示灯时电动机不能工作，故B不符合题意；题图C中只有两个开关均闭合时电动机工作且警示灯L亮起，故C不符合题意；题图D中任何一个开关闭合时，电动机工作且警示灯L亮起，取下警示灯时电动机仍能工作，故D符合题意.
归纳总结 用电器与用电器串联时会相互影响，取下任何一个用电器，另一个用电器也不工作；用电器与用电器并联时互不影响，取下任何一个用电器时另一个用电器仍能工作；若两个开关均闭合时用电器才工作，则两个开关串联后与用电器串联；若两个开关中任何一个开关闭合时用电器都能工作，则两个开关并联后与用电器串联.

8 如图所示的电路中,要使灯$L_1、$$L_2$串联,则应闭合开关______；要使$L_1、$$L_2$并联,则应闭合开关______.

答案： 8.S₃ S₁、S₂
关键提醒 正确分析电路的连接方式以及开关的位置是关键.

9 如图所示,1、2、3、4表示电路的4个连接点.将图中______接起来,灯$L_1、$$L_2$串联在电路中；将图中1、2点,3、4点分别连接起来,灯$L_1、$$L_2______$在电路中.

答案： 9.1、4 并联
