《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1 如图所示的电路中$,L_2$比$L_1$亮,小明猜想是因为$L_1$更靠近电源正极,电流更大,下列做法不能判断其猜想是否正确的是( ).

A.对调电源的正负极
B.交换$L_1$和$L_2$的位置
C.测量a、b、c三点的电流大小
D.在a处串联一个定值电阻

答案： D

2 有一种节日用的小彩灯,由40只相同的小彩灯串联组成.若测得其中一只小彩灯的电流为120mA,则可判断插头处的电流为______A,你判断的依据是______.

答案： 0.12　在串联电路中，电流处处相等

3 在用电压表测量如图所示电路中灯泡L两端的电压时,电压表应接在( ).

A.a、b之间,a与电压表“+”接线柱连接
B.a、b之间,b与电压表“+”接线柱连接
C.c、d之间,c与电压表“+”接线柱连接
D.c、d之间,d与电压表“+”接线柱连接

答案： A

4 新情境 黑盒子 俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难.救援人员在艇内发现了记录潜艇各种信息的“黑盒子”,其某一部件外壳上三个电压表的示数分别为$U_1、$$U_2、$$U_3,$三个电流表的示数分别为$I_1、$$I_2、$$I_3,$它的内部结构如图所示,以下对各数据的分析正确的是( ).
$A. U_1= U_2= U_3$
$B. I_1= I_2+I_3$
$C. U_1+U_2= U_3$
D. 以上都不正确

答案：
C　[解析]电流表相当于导线，将原电路简化为如图所示电路，R₁、R₂串联，故I₁=I₂=I₃，B错误；V₁测R₁两端电压，V₂测R₂两端电压，V₃测电源电压，因串联电路中各部分电路两端的电压之和等于电路两端的总电压，故U₁+U₂=U₃，C正确，A、D错误。
　　　　　　　　　
归纳总结：电流表在电路中相当于导线，电流表要与被测电路串联；电压表要与被测电路并联，电压表与被测电路串联时，该处电路相当于断路。

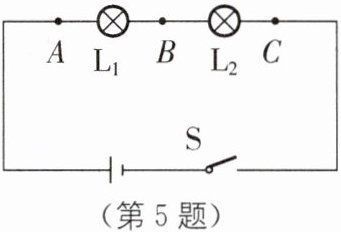

5 用如图所示电路探究串联电路的电压规律,下列说法正确的是( ).

A.电压表不能直接测量电源电压
B.实验得到的结论为“串联电路电压处处相等”
C.若测量$L_1$两端电压,需将电压表并联在A、B两点间
D.完成C选项的操作后,若测量$L_2$两端电压,只需将接在A点的接线柱拆下接到C点

答案： C　[解析]电压表能直接测量电路电压，只要把它正确并联在电源两端即可，可以把电压表接A、C两端，故A错误；换用不同规格的灯泡重复做几次实验，分析实验数据可以得到的结论：在串联电路中，电路两端的总电压等于各部分电路两端电压之和，故B错误；电压表测用电器两端的电压，只要将其正确并联接在用电器两端，若测量L₁两端电压，只需将电压表并联在A、B两点间，故C正确；从图中可以看到，灯泡L₁左端A点接近电源正极，而要求电流从电压表的正接线柱流入，所以测量L₂两端电压时，若将接在A点的接线柱拆下接到C点，会导致电流从电压表负接线柱流入，正接线柱流出，不符合电压表的使用要求，故D错误。故选C。

6 小明在圣诞节时将一串小彩灯挂在圣诞树上,然后用插头接在家庭电路的插座上,插头处电流是200mA,已知每个小彩灯能承受的最大电压是3.6V,则为了保证电路安全,这一串小彩灯至少需要串联______个一样的彩灯,通过每个小彩灯的电流是______A.

答案： 62　0.2

7 在“探究串联电路的电流特点”实验中,同学们把两个不同规格的小灯泡连接在如图所示的电路中,闭合开关后,发现两灯均发光,但$L_1$较暗$,L_2$较亮.这是为什么呢？他们提出的猜想是由于$L_2$靠近电源正极,所以流过$L_2$的电流比流过$L_1$的电流大.为了验证猜想是否正确,采取的实验方法是______.最后得出串联电路电流的特点是______.

答案： 用电流表分别测出不同位置的电流大小进行比较(或者是将L₁和L₂的位置互换，观察亮度情况)　串联电路中电流处处相等

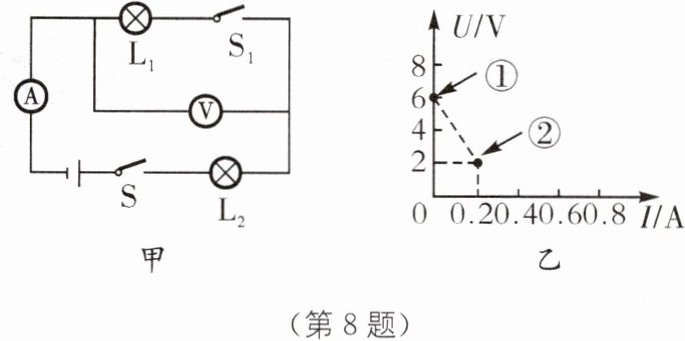

8 如图甲所示,若只闭合开关S,电压表示数如图乙①位置所示,若同时闭合开关S和$S_1,$电压表示数如图乙②位置所示,则灯泡$L_2$两端的电压是______V,电源电压是______V.

答案： 4　6　[解析]若只闭合开关S，电压表与L₂串联，测电源电压，此时电压表示数如图乙①位置所示为6V，即电源电压为6V；若同时闭合开关S和S₁，两灯泡串联，电压表测量L₁两端的电压，电压表示数如图乙②位置所示，故L₁两端的电压为2V，根据串联电路电压的特点，灯泡L₂两端的电压是6V - 2V = 4V。
