《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1 如图所示为某种型号的纽扣电池的两个面,下列有关该电池的说法正确的是( ).

A.图乙中纽扣电池为电源正极
B.该电池是把电能转化为其他形式能的装置
C.从电源类型上看,该电池为直流电源
D.纽扣电池的正负极可以用导线直接连接起来

答案： C [解析]由题图可知，图甲上标志“+”表示这一面是纽扣电池的正极，则图乙是其负极，故A错误;该电池可以把化学能转化为电能，用电器才是把电能转化为其他形式能的装置，故B错误;从电源类型上看，该电池为直流电源，故C正确;纽扣电池的正负极不能用导线直接连接起来，这样会造成电源短路，故D错误。故选C。

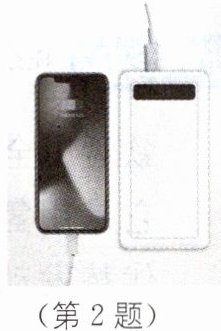

2 如图所示,一个“充电宝”正在给手机充电,下列说法错误的是( ).

A.手机电池相当于电源
B.“充电宝”相当于电源
C.连接线相当于导线
D.“充电宝”、手机电池连接线形成通路

答案： A

3 用充电桩给汽车的电瓶充电时,电瓶相当于______(填“电源”“开关”或“用电器”).

答案： 用电器

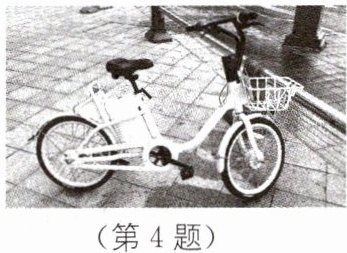

4 新情境 共享电动自行车 如图所示,这是一些城市出现的共享电动车.要骑行时,旋动右手的“调速”把手,电动机启动,松开“调速”把手,电动机停止工作.由此可知这个“调速”把手在电路中相当于一个______.当给电动自行车充电时,其蓄电池相当于电路中的______.

答案： 开关　用电器

5 关于电路的组成及各元件的作用,下列说法错误的是( ).

A.开关的作用是控制电路的通断
B.用电器是将其他形式的能转化为电能
C.一个完整的电路由电源、用电器、导线和开关组成
D.电源给用电器提供电能,发电机和各种电池都是电源

答案： B

6 如图所示是电扇中的一个自动保护装置,当电扇不慎被碰发生倾斜或倾倒时,小球就会滚向一侧使电路断开,起到保护电扇的作用,由此判断,这个保护装置在电扇电路中的作用相当于( ).

A.开关
B.导线
C.电源
D.用电器

答案： A

7 电动自行车给我们出行带来方便,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的______；给电动车充电时,电动车蓄电池相当于电路中的______,它将电能转化为______能.

答案： 开关　用电器　化学

8 可充电手电筒的电池能反复充放电使用,既节约了资源,也保护了环境,电池充电时,______能转化为______能；用手电筒照明时,电池是______(填“用电器”“电源”或“开关”).

答案： 电　化学　电源

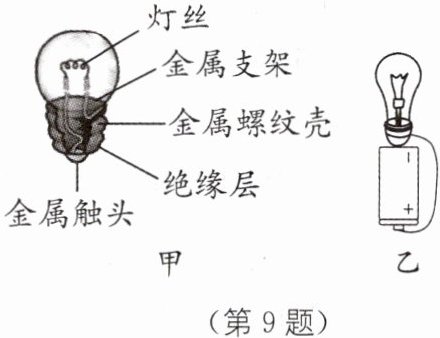

9 如图所示,图甲为小灯泡的内部结构图,如图乙连接,各处接触良好,电池电量充足,此时______(填“有”或“没有”)电流经过小灯泡灯丝,此电路是______(填“通路”“断路”或“短路”).

答案： 有　通路

10 简单电路是由电源、______、用电器和导线组成的.用充电宝给手机充电时,充电宝将化学能转化为______能,充电宝相当于简单电路中的______.

答案： 开关　电　电源
