《2025年课时训练九年级物理上册苏科版江苏人民出版社》

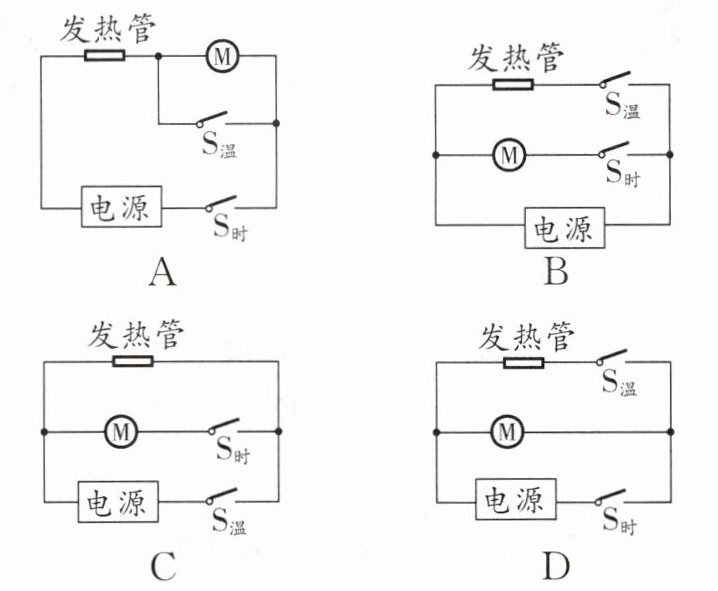

4 如图所示电路中,只闭合$S_{1}$、$S_{2}$时,灯$L_{1}$、$L_{2}$是______的；只闭合$S_{3}$时,灯$L_{1}$、$L_{2}$是______的.(填“串联”或“并联”)

答案： 并联　串联

5 连接如图所示电路,研究串联电路中电流的特点. 实验时电流表甲和乙的示数分别为0.18 A和0.16 A,造成两个电流表示数不同的原因可能是( ).

A.电流表的缘故
B.灯泡$L_{1}和L_{2}$的规格不同
C.导线连接有问题
D.灯泡$L_{1}和L_{2}$在电路中的位置

答案： A

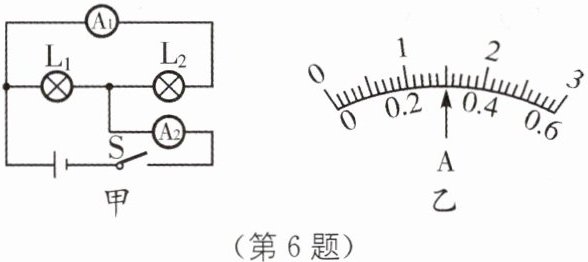

6 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表的指针偏转均如图乙所示,则通过灯泡$L_{1}和L_{2}$的电流分别为( ).

A.1.2 A,1.2 A
B.0.3 A,0.3 A
C.1.2 A,0.3 A
D.1.5 A,0.3 A

答案： C

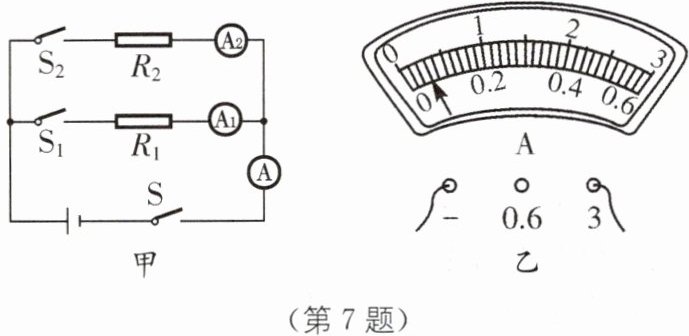

7 在研究并联电路电流特点时,按如图甲所示电路图连接好电路. 闭合开关S和$S_{1}$,观察电表示数,再闭合开关$S_{2}$,示数保持不变的电流表是______(电源电压不变),同时小明观察到电流表A的示数如图乙所示,为了使测量更精确,断开开关后,接下来的操作是______.

答案： A₁　将电流表A“3A”上的接线改接到“0.6A”处　[解析]由图甲知,闭合开关S和S₁时,电路为R₁的简单电路,电流表A₁和A均测通过R₁的电流;再闭合开关S₂,两只电阻并联,电流表A测量干路电流,A₁仍然测通过R₁的电流,A₂测量通过R₂支路的电流,电流表A₂的示数从0增大到一定数值;由于并联电路各支路互不影响,所以电流表A₁的示数保持不变;由于干路电流等于各支路的电流之和,所以电流表A的示数变大.由图乙可知,电流表A的指针向右偏转幅度很小,说明干路电流较小,电流表选择的量程过大,所以需要改接小量程,也就是将“3A”上的接线改接到“0.6A”处.

8 如图所示,小华做实验时误将电流表和电压表的位置接反了,开关闭合后,下列现象可能会出现的是( ).

A.灯泡$L_{1}$发光,电流表烧坏
B.灯泡$L_{1}$、$L_{2}$均发光,电流表有较大的示数
C.灯泡$L_{2}$发光,电压表烧坏
D.灯泡$L_{1}$、$L_{2}$均不发光,电压表有较大的示数

答案： D [解析]由题图知,电压表串联在电路中,电流表并联在L₁两端,而电压表的内阻很大,电路中的电流几乎为0,电流表电阻很小,L₁被短路,故两个灯泡都不会发光,电流表指针几乎不动,此时电压表测电源电压,则电压表指针发生较大偏转,故D正确.关键提醒　电压表的内阻很大,在电路中当成断路看待,电流表内阻很小,在电路中当成导线看待.

9 如图所示电路,a、b、c中各有一个是电流表、电压表和灯泡,灯泡正常发光,下列判断中正确的是( ).

A.a一定是电压表
B.b可能是电流表
C.c一定是灯泡
D.a可能是电流表

答案： D

10 如图甲所示的电路中,闭合开关后,两个电压表指针均如图乙所示,则$R_{1}$两端电压为______V；开关断开时,电压表$V_{2}$示数为______V.

答案： 4.8　6
