《2025年课时训练九年级物理上册苏科版江苏人民出版社》

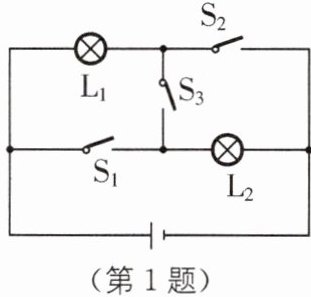

1 下列操作能使图中的小灯泡$L_{1}和L_{2}$组成串联电路的是( ).

A.闭合开关$S_{1}$、$S_{2}和S_{3}$
B.只闭合开关$S_{1}和S_{2}$
C.只闭合开关$S_{2}和S_{3}$
D.只闭合开关$S_{3}$

答案： D [解析]要使灯泡L₁和L₂组成串联电路,应将灯L₁和L₂首尾顺次连接到电源两端,则由图可知闭合S₃,断开S₁、S₂,灯泡L₁和L₂组成串联电路,故D符合题意;若闭合开关S₁、S₂和S₃,电流不经过用电器直接从电源的正极流入电源负极,从而形成电源短路,故A不符合题意;若只闭合开关S₁和S₂,灯泡L₁和L₂组成并联电路,故B不符合题意;若只闭合开关S₂和S₃,灯L₂被短路,电流不经过灯L₂,只有灯L₁连入电路,故C不符合题意.

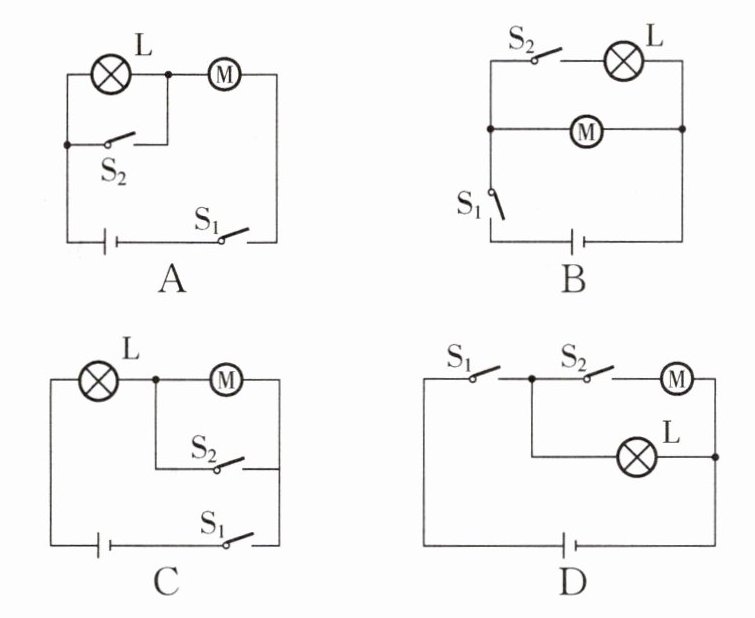

2 新情境 智能锁电路设计 有一种智能锁,需要通过“密码+人脸”两次识别成功才能开锁. 密码识别成功时仅$S_{1}$闭合,灯L发光,照亮人脸进行识别,但不开锁,人脸识别成功后$S_{2}$才会闭合,电动机M工作,开锁成功. 如图所示的电路设计符合要求的是( ).

答案： D [解析]由题意知,S₁闭合,灯L发光,照亮人脸进行识别,但不开锁,人脸识别成功后S₂闭合,电动机M工作,即两开关都闭合时电动机才能工作,这说明灯泡与电动机是并联的,开关S₁在干路中,S₂在电动机的支路中,故D正确.

3 (2022·苏州中考)使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风,仅闭合定时开关产生冷风,不会只发热不吹风. 则其电路可能是( ).

答案： D [解析]由图A可知,发热管和电动机串联,同时闭合定时开关和温控开关,只发热不吹风,故A不符合题意.由图B可知,发热管和电动机并联,只闭合温控开关时,只有发热管工作,只发热不吹风,故B不符合题意.由图C可知,发热管和电动机并联,只闭合温控开关时,只有发热管工作,只发热不吹风,故C不符合题意.由图D可知,只闭合定时开关时,电动机工作产生冷风;再闭合温控开关时,电动机和发热管同时工作吹热风;只闭合温控开关时发热管不工作,不会出现只发热不吹风,故D正确.
