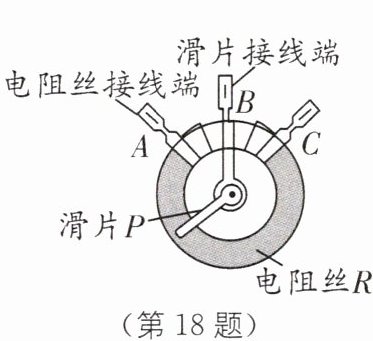

18 新情境 电位器结构分析 如图所示为某台灯用于调节亮度的电位器结构图,A、B、C是它的三个接线柱,A、C分别与弧形电阻丝的两端相连,B与金属滑片P相连,转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度.下列分析正确的是( ).


A.电位器与灯泡并联
B.若只将A、B接入电路,顺时针转动旋钮时灯泡变暗
C.若只将A、C接入电路,顺时针转动旋钮时灯泡变亮
D.若只将B、C接入电路,顺时针转动旋钮时灯泡变暗

答案： D

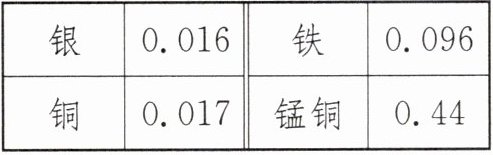

19 小宇同学想自制一个滑动变阻器,在他的手头上有同规格的铁丝和锰铜丝供他选择,根据下表他应该选择______做变阻器的电阻丝,原因是______.如图所示,组装好电路后,要使灯泡亮些,导线夹应向______端移动.(表格为长为1m、横截面积为$1mm^2$的导线在20℃时的电阻/Ω)
| 银 | 0.016 | 铁 | 0.096 |
| 铜 | 0.017 | 锰铜 | 0.44 |

答案： 锰铜丝 长度、横截面积相同时锰铜丝的电阻大 A(或左)

20 2n+1个阻值均为R的电阻通过导线首尾连成一圆环,相邻的两个电阻之间均可引出一接线柱,从而构成一变阻器,则利用该变阻器可获得不同阻值的个数为______个；最大阻值为______.(已知电阻串联的总电阻等于各电阻之和；电阻并联的总电阻的倒数等于各并联部分电阻的倒数之和)

答案： n $\frac{n(n+1)R}{2n+1}$

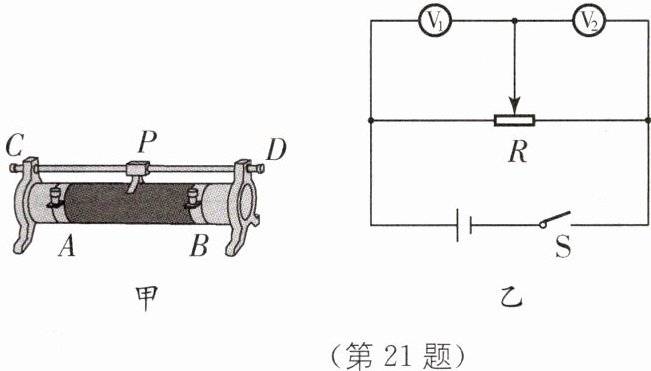

21 中考新考法 过程探究性实验 文文同学在“探究滑动变阻器的作用”实验中：
(1)实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样,如图甲所示,若要把它其中的两个接线柱连接到电路中去,共有______种正确接法；滑动变阻器靠改变连入电路中电阻线的______来改变电阻.
(2)现再给电源、小灯泡、开关各一个,导线若干,正确连接好电路,将滑动变阻器的滑片向右移,灯泡变暗,说明选择了一个上接线柱和一个下接线柱______(填“A”或“B”).
(3)滑动变阻器的阻值可以在0～20Ω之间变化,聪明的文文同学想通过实验找到滑动变阻器的中点位置,他借来了两只电压表完成了实验.按图乙连接好电路,连线时注意断开开关.闭合开关S,移动滑动变阻器的滑片,观察______,当它们示数______时,此时滑片位置就是它的中点位置.

答案：
(1)四 长度
(2)A
(3)两电压表示数 相等
