《2025年课时训练九年级物理上册苏科版江苏人民出版社》

1 你见过史上最小气的猴子吗？如图所示,这只猴子小气到只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,他就停止吵闹(一种电子玩具).从物理学的角度分析,香蕉的作用相当于电路中的( ).

A.开关
B.导线
C.电源
D.发声器

答案： A [解析]我们把猴子当作用电器，当抢走它手上的香蕉，猴子内部的电器就工作，于是它就不停地大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，它就停止吵闹，就相当于断开开关，电路处于断路状态，所以香蕉的作用相当于电路中的开关。故选A。
关键提醒　知道电路的组成以及各部分的作用，将猴子类比成用电器是解题的关键。

2 如图所示为一款支持无线反向充电技术的手机,简单来说就是手机可以通过无线充电器实现充电,然后开启无线反向充电后,手机可以作为______(填“用电器”或“电源”)给另一部手机进行无线充电.指纹识别解锁是目前较为流行的手机解锁方式,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的______.

答案： 电源　开关

3 人们通常用图形符号来表示生活中的一些电路元件,用______表示灯泡；用______表示电池.

答案： 解：○；一长一短两条平行竖线（长竖线表示正极，短竖线表示负极）

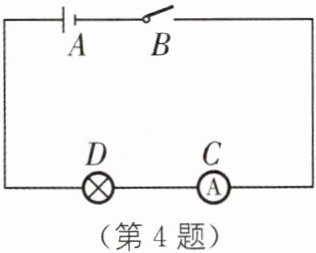

4 如图所示,有4个电路元件分别标有A、B、C、D,这4个元件的名称分别是A：______,B：______,C：______,D：______.

答案： 电源　开关　电流表　灯泡

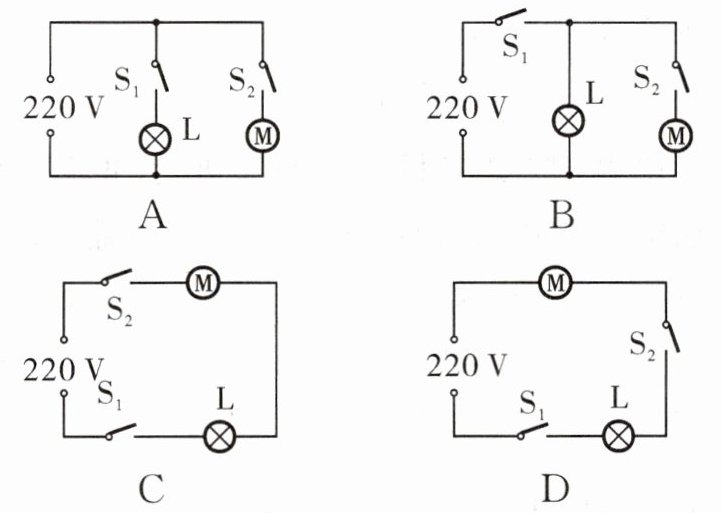

5 (2024·无锡中考)电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是( ).

答案： A [解析]本题考查电路的设计。照明灯和压缩机既能单独工作又能同时工作，说明照明灯和压缩机并联；照明灯L由门控开关S₁控制，S₁为L所在支路开关；压缩机(电动机)由温控开关S₂控制，S₂为压缩机所在支路开关。故选A。
知识拓展　串联电路特点：①电流只有一条路径；开关控制整个电路，其位置对控制作用无影响；②串联电路中电流处处相等(I = I₁ = I₂)；③各部分电路两端电压之和等于总电压(U = U₁ + U₂)；④串联电路总电阻等于各串联电阻之和(R = R₁ + R₂)。
并联电路特点：①电流有多条路径，干路开关控制整个电路，支路开关控制开关所在支路的用电器；②并联电路中，干路电流等于各支路电流之和(I = I₁ + I₂)；③并联电路中，各支路两端电压相等，都等于总电压(U = U₁ = U₂)；④并联电路中，总电阻的倒数等于各支路电阻的倒数之和(1/R = 1/R₁ + 1/R₂或R = R₁R₂/(R₁ + R₂))。

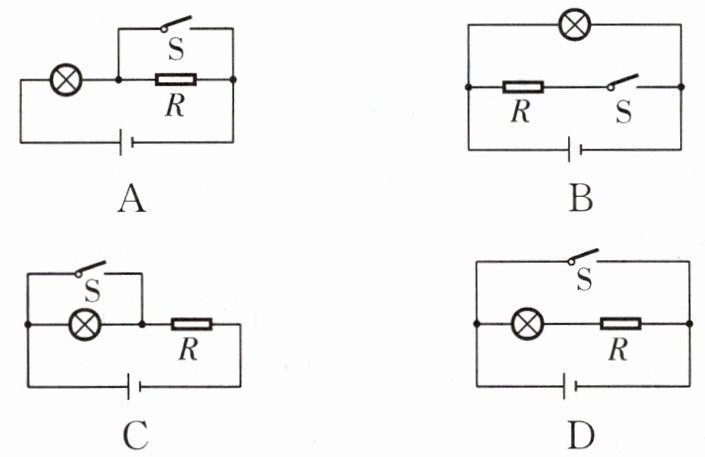

6 (2024·泰州中考)汽车行驶时驾驶员和乘客必须系好安全带.当驾驶员系好安全带时,相当于闭合开关,仪表盘上的指示灯不亮；未系安全带时,相当于断开开关,指示灯发光.下列图中符合上述要求的电路是( ).

答案： C [解析]本题考查根据题意设计电路的能力。由题意可知，闭合开关时指示灯不亮，说明开关闭合后会将灯泡短路，因此开关是跟灯泡并联的；开关闭合后不能造成电源短路，因此需使电阻跟灯泡串联，电路C符合题意。

7 教材P64图13-5·变式 电路接通时,电路中就有电流,接通的电路叫______.电路断开时,电路中无电流,断开的电路叫______.导线直接接在电源两极上,电流不经过用电器的电路叫______.

答案： 通路　断路　短路

8 跨学科 水果电池发电 下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)( ).

答案： B
