10 小汽车上有四扇门(相当于四个开关),只有当四扇门都关闭(即四个开关都闭合)时,报警指示灯才熄灭.请在方框内画出符合这一要求的电路图(提示：不能发生电源短路现象).
□□□□□□□□□□
□□□□□□□□□□
□□□□□□□□□□
□□□□□□□□□□

答案：
10.如图所示

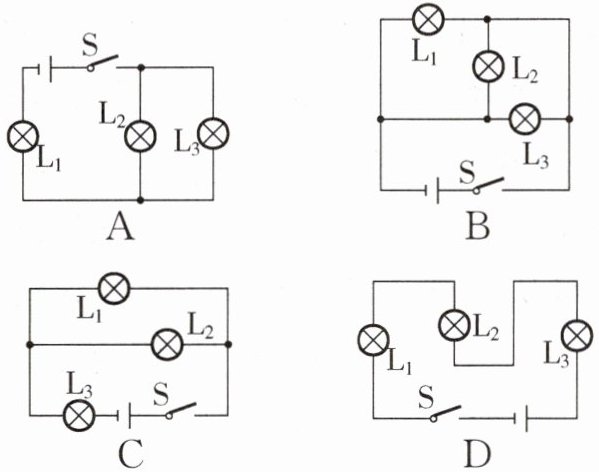

11 如图所示的电路中,开关S闭合后,三个灯为并联关系的是( ).

A
B
C
D

答案： 11.B [解析]闭合开关S后，图A电路中电流从电源正极经过开关S后分别流经灯泡L₂与L₃，再流过灯泡灯L₁，最后流回电源负极，三个灯为混联，故A不符合题意；图B电路中电流从电源正极经过开关S后分别流经灯泡L₁、L₂和L₃，最后流回电源负极，三个灯为并联，故B符合题意；图C电路中电流从电源正极经过开关S后分别流经灯泡L₁与L₂，再流过灯泡L₃最后流回电源负极，三个灯为混联，故C不符合题意；图D电路中电流从电源正极依次流经灯泡L₃、L₂、L₁再经过开关S，最后流回电源负极，三个灯为串联，故D不符合题意.故选B.

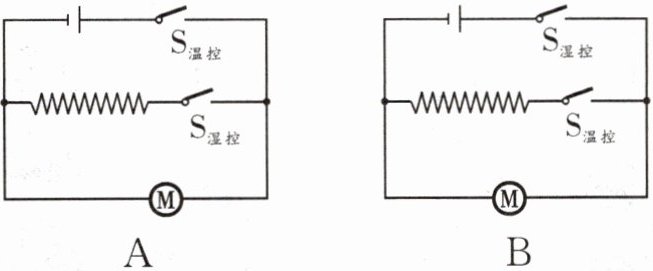

12 (2024·常州中考)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料,将湿的厨余垃圾倒入垃圾桶,电路检测到桶内为湿垃圾时,就吹风.吹风过程中：当桶内温度低时,吹热风；当桶内温度高时,吹冷风……直至垃圾变干.之后,整个电路结束工作.开关S湿控在垃圾潮湿时闭合、干时断开；开关S温控在桶内温度低(≤60℃)时闭合、温度高(＞60℃)时断开.下列电路中符合要求的是( ).

A
B
C
D
(精题详解二维码)

答案： 12.B [解析]本题考查电路设计，考查学生分析、推理能力.由题意可知，当温度较低时，温控开关才闭合，电阻丝工作，因此温控开关只控制电热丝的工作，且电热丝与电动机并联，只要垃圾潮湿，湿控开关就会闭合，电路就吹风，垃圾变干，整个电路结束工作，因此湿控开关在干路上，故选B.

13 如图所示,只闭合$S_1,$电阻$R_1、$$R_2$组成______电路；断开$S_1,$闭合$S_2、$$S_3,$电阻$R_1、$$R_2$组成______电路；同时闭合$S_1、$$S_3,$会造成______.

答案： 13.串联 并联 电源短路 [解析]由题图可知，只闭合S₁，断开S₂、S₃时，R₁、R₂首尾顺次连接，故它们是串联的；闭合S₂、S₃，断开S₁时，R₁、R₂首首相连，尾尾相连，故它们是并联的；同时闭合开关S₁和S₃，会造成电源短路，可能烧毁电源.

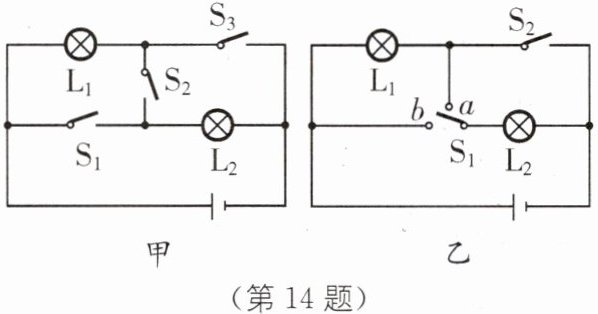

14 为实现接在同一电路中的两灯既可串联又可并联,小明和小芳分别设计了如图甲、乙所示的电路.图甲中,只闭合开关______时,两灯串联；图乙中,当开关$S_1$拨到______且$S_2______$时,两灯并联.对比甲、乙两图的结构可知,小芳的设计比小明的设计更合理之处是______.

答案： 14.S₂ b 闭合 电路图甲存在电源短路的可能，而电路图乙不存在这种可能 [解析]题图甲中，只闭合开关S₂时，电流依次经两灯泡回到电源的负极，电流只有一条路径，两灯串联；题图乙中，当开关S₁拨到b且S₂闭合时，电流分别经过两个灯泡回到电源的负极，电流有两条路径，两灯并联；由电路图甲可知，当三个开关均闭合时，会造成电源短路，烧坏电源，而电路图乙不存在这个问题.

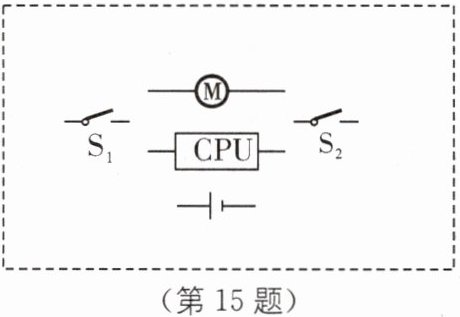

15 电脑正常工作时须用风扇给中央处理器(CPU)散热.为保护CPU,要求CPU启动前,带动风扇的电动机要先启动；CPU断电后,风扇仍继续工作进行散热；$S_1$断开后,CPU与风扇同时停止工作.请在题图虚线框内根据要求完成电路设计.
□□□□□□□□□□
□□□□□□□□□□
□□□□□□□□□□
□□□□□□□□□□

答案：
15.如图所示
