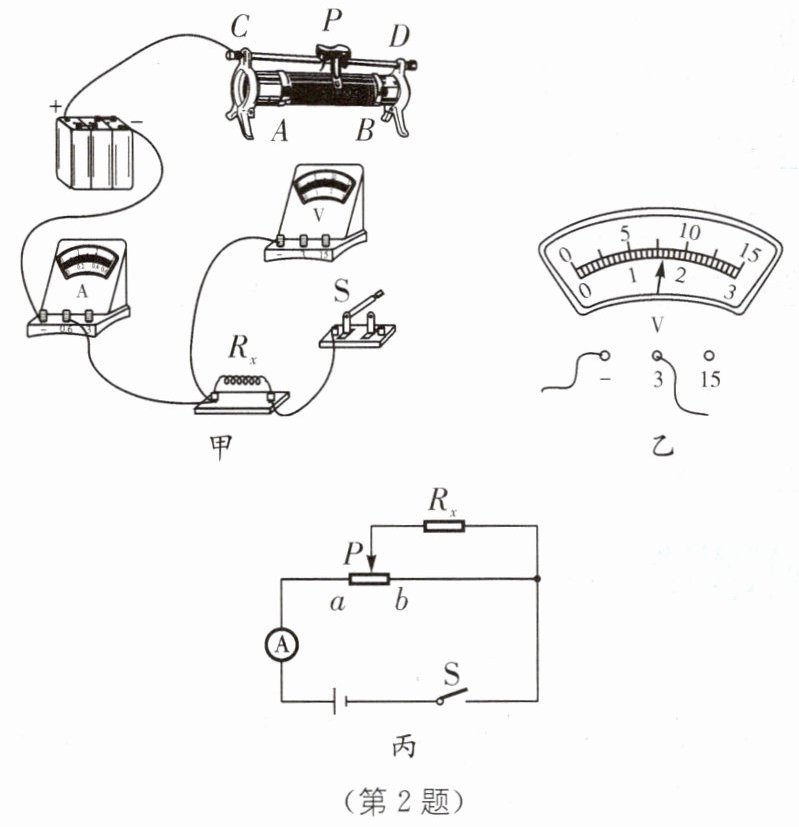

2. 如图所示为“伏安法测电阻”的实验.

(1)请你用笔画线代替导线,将图甲中的实物图连接完整.(要求滑动变阻器滑片P向右移动时阻值变大)
(2)小刚同学连接完电路后,闭合开关S,在移动滑片P时发现,当电流表示数增大时,电压表示数减小,出现此现象的原因可能是______.
(3)重新正确连接电路后,闭合开关S,当滑片P移动到某一个位置时,电流表的示数为0.16 A,电压表的示数如图乙所示,则待测电阻$R_{x}= $______.
(4)为了减小实验误差,下一步你应该进行的操作是:移动滑片P,记录多组电压表和电流表示数值,再______.
(5)若实验中电压表损坏,利用其他的原有器材也能测出未知电阻$R_{x}$的阻值,实验电路如图丙所示(滑动变阻器最大阻值为$R_{0}$,电源电压未知且不变),请将下列相关实验步骤补充完整：
①闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数$I_{1}$;
②闭合开关S,将滑动变阻器的滑片P移到______,记录电流表示数$I_{2}$;
③写出待测电阻的表达式:$R_{x}= $______(用已知量和测量量符号表示).

答案： 2.
(1)如图所示　
(2)电压表并联在滑动变阻器两端了　
(3)10Ω　
(4)取电阻的平均值作为测量结果　
(5)②b端　③$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$

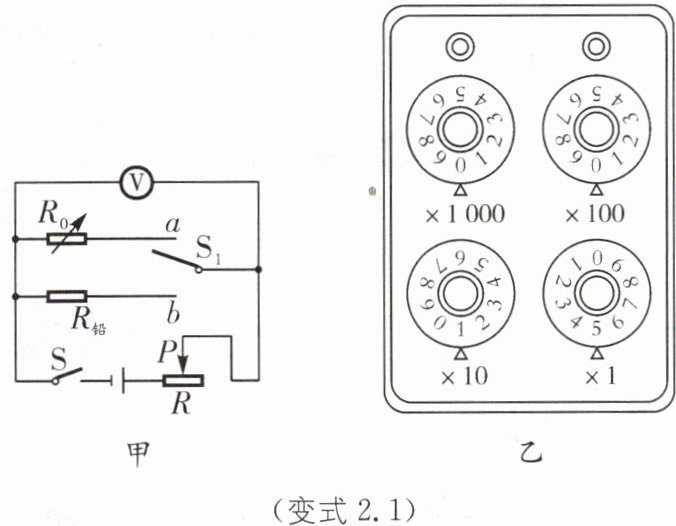

变式2.1 (2024·汕头濠江区一模)佳佳设计了如图甲所示的电路测量笔芯电阻,电源电压恒为6 V.

(1)①正确连好电路,闭合开关S,将开关$S_{1}$先拨至______处、移动滑动变阻器滑片P,使电压表示数为2 V.
②再将$S_{1}$拨至______处,调节电阻箱旋钮至图乙位置,使电压表示数正好为2 V,则该电阻的阻值为______Ω.
(2)若在②步骤中,不小心将滑动变阻器的阻值调大了2Ω,则测得的电阻值______(填“偏大”或“偏小”)了______Ω.
(3)若在步骤②观察到电压表示数略大于2 V,他把“×1”挡的旋钮又旋了一格,发现电压表示数略小于2 V,此时他______(填“应该”或“不应该”)再调节滑动变阻器,以使电压表的示数恰好为2 V,由此推断铅笔芯接入电路的阻值为______(填写范围).

答案： 变式2.1
(1)①b　②a　15　
(2)偏大　1　
(3)不应该　14~15Ω
