1 可知,下列说法错误的是( ).

A.电阻相同,通过它的电流跟它两端电压成正比
B.电压相同,通过导体的电流跟电阻成反比
C.导体的电阻和导体两端的电压成正比和电流成反比
D.对于不同的导体,导体两端的电压与通过导体的电流的比值一般不等

答案： C

2 某同学在探究电流跟电压、电阻的关系时,根据收集到的数据画出了如图所示的I-R图像,下列结论与图像相符的是( ).


A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

答案： C

3 在研究电流与电压、电阻的关系的实验中,可以得到的结论：导体中的电流跟导体两端的电压成____比,跟导体的电阻成____比,写成公式为____.

答案： 正 反 $ I=\frac{U}{R} $

4 人体安全电压不高于36 V,当通过人体的电流接近30 mA时就会有生命危险,据此可推断,人体电阻约为____Ω.

答案： 1200

5 当某导体两端的电压为6 V时,通过导体的电流为1.2 A,导体电阻为____；当导体两端电压变为0时,电阻为____.

答案： $ 5\ \Omega $ $ 5\ \Omega $

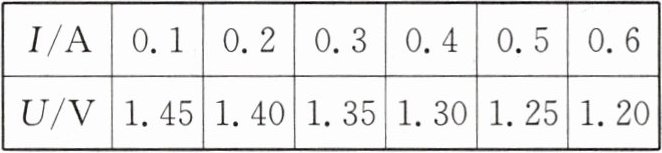

6 物理小组的同学们在研究通过可变电阻的电流I和它两端电压U的关系时,记录的实验数据如表所示. 请根据表中数据归纳出通过可变电阻的电流I和它两端电压U的关系U= ____.
| I/A | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
| U/V | 1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 |

答案： $ 1.5-0.5I $

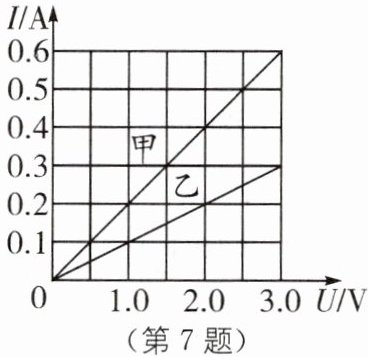

7 在探究通过导体的电流与其两端电压的关系时,利用实验数据作出了如图所示的图像. 根据图像,下列说法正确的是( ).


A.导体甲的电阻大于导体乙的电阻
B.通过导体乙的电流与其两端的电压成正比
C.当导体甲两端的电压为2 V时,通过导体甲的电流为0.2 A
D.将两导体并联后接在3 V的电源上时,干路中的电流为0.6 A

答案： B [解析]由图像可知,当通过甲、乙的电流都是0.3 A时,乙两端电压大于甲两端电压,由 $ R=\frac{U}{I} $ 可知乙的电阻大于甲的电阻,故 A 错误;由图像可知,通过导体乙的电流与其两端的电压成正比,故 B 正确;当导体甲两端的电压为 2 V时,从图像中读出此时通过甲的电流为 0.4 A,故 C 错误;由并联电路的特点可知,当导体甲与乙并联后接入电路中它们两端的电压相等,当 $ U_{甲}=U_{乙}=3\ V $ 时, $ I_{甲}=0.6\ A $, $ I_{乙}=0.3\ A $,干路中的电流 $ I=I_{甲}+I_{乙}=0.6\ A+0.3\ A=0.9\ A $,故 D 错误.

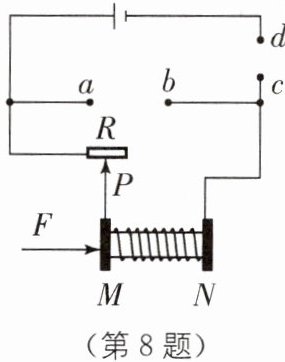

8 如图所示是一握力计的电路示意图,a、b、c、d是四个接线柱,仪表及定值电阻R₀均未画出. M、N均为金属板,N固定不动,当金属片P向左移动时,R接入电路的阻值变____. 若握力F增大时,要求仪表的示数也增大,则a、b之间应接入____,c、d之间应接入____. (后两空填“定值电阻”“电流表”或“电压表”)

答案： 小 电压表 定值电阻
[解析]由图可知,当金属片 P 向左移动时,R 接入电路的阻值变小.c、d 之间不可能是电压表,否则电路断路;若 c、d 之间为电流表,①当 a、b 之间为电压表时,电路为 R 的简单电路,电压表测电源电压示数不变,电流表测电路中的电流,当握力增大时,滑片右移,滑动变阻器接入电路中的阻值变大,由 $ I=\frac{U}{R} $ 可知电流表的示数减小,这与电表的示数增大不符;②当 a、b 之间为定值电阻时,R 与定值电阻并联,电流表测干路电流,因并联电路中各支路独立工作、互不影响,所以滑片移动时通过定值电阻的电流不变,当握力增大时,滑片右移,滑动变阻器接入电路中的电阻增大,由 $ I=\frac{U}{R} $ 可知该支路的电流减小,因并联电路中干路电流等于各支路电流之和,所以干路电流表示数减小,这与电表的示数增大不符.若 c、d 之间为定值电阻,①a、b 之间不可能为电流表,否则滑动变阻器被短路;②a、b 之间为电压表时,定值电阻与滑动变阻器串联,电压表测滑动变阻器两端的电压,当握力增大时,滑片右移,滑动变阻器接入电路中的阻值变大,电路中的总电阻变大,由 $ I=\frac{U}{R} $ 可知电流减小,由 $ U=IR $ 可知,定值电阻两端的电压减小,因串联电路中总电压等于各分电压之和,所以滑动变阻器两端的电压增大,即电压表的示数增大,符合题意.

9 一辆汽车的车灯接在24 V电源两端,灯丝电阻为60 Ω,求通过灯丝的电流.

答案： 0.4 A
