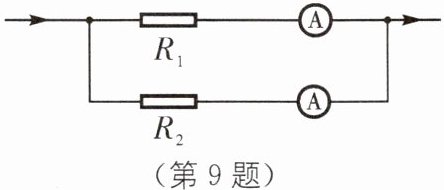

9 (2024·宿迁中考)在“探究并联电路电流特点”的活动中,部分电路如图所示$,R_1= 10 Ω,R_2= 20 Ω,$电流表有“0～0.6 A”和“0～3 A”两个量程,测量了通过电阻$R_1$的电流为0.3 A.为完成实验探究,做法正确的是( ).

A.使用“0～3 A”量程,只测量$R_2$的电流
B.使用“0～0.6 A”量程,只测量$R_2$的电流
C.使用“0～3 A”量程,分别测量$R_2$支路和干路的电流
D.使用“0～0.6 A”量程,分别测量$R_2$支路和干路的电流
]

答案： D [解析]本题考查并联电路的电流特点、电流表量程的选择以及欧姆定律的应用等.图中R₁与R₂并联，则电源电压为U=I₁R₁=0.3 A×10 Ω=3 V；通过R₂支路的电流为I₂=U/R₂=3 V/20 Ω=0.15 A，因此使用“0~0.6 A”量程测量R₂支路电流；干路电流为I=I₁+I₂=0.3 A+0.15 A=0.45 A，因此使用“0~0.6 A”量程测量干路电流.故D正确.归纳总结 所有仪表如果有多个量程，则大量程测量范围广但精度较低，为了准确测量，只要测量值不超过小量程的，必须使用小量程测量.

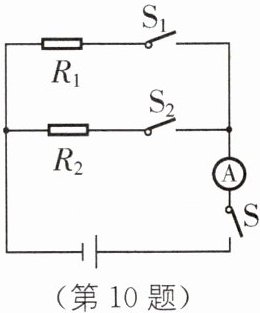

10 如图所示的电路,电源电压保持不变$,R_1= 3 Ω,R_2= 10 Ω.$当闭合开关$S_1、$S,断开$S_2$时,电流表示数为0.4 A.求：
(1)电源电压.
(2)闭合开关$S_2、$S,断开$S_1$时,电流表示数.
(3)闭合开关$S_1、$$S_2、$S时,电路的总电流.
]

答案：
(1)1.2 V
(2)0.12 A
(3)0.52 A [解析]
(1)当闭合开关S₁、S，断开S₂时，电路为R₁的简单电路，电流表测电路中的电流，由I=U/R可得，电源电压U=I₁R₁=0.4 A×3 Ω=1.2 V.
(2)当闭合开关S₂、S，断开S₁时，电路为R₂的简单电路，电流表测电路中的电流，则电流表的示数I₂=U/R₂=1.2 V/10 Ω=0.12 A.
(3)当闭合开关S₁、S₂、S时，R₁与R₂并联，因并联电路中各支路互不影响，因此通过R₁、R₂的电流分别为0.4 A、0.12 A；因并联电路中干路电流等于各支路电流之和，所以电路的总电流I=I₁+I₂=0.4 A+0.12 A=0.52 A.

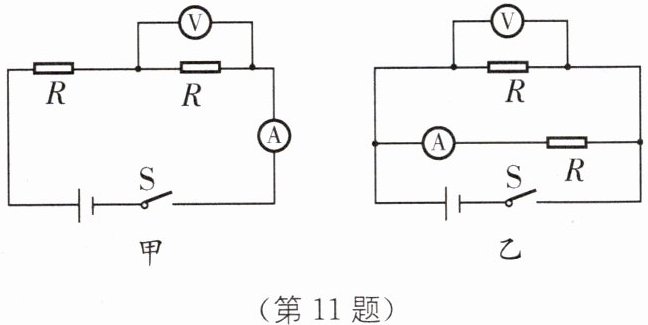

11 如图所示,甲、乙两图中电源电压相同,且各定值电阻的阻值相等.其中,图甲中电流表的示数为Iₐ,电压表的示数为Uₐ；图乙中电流表的示数为I乙,电压表的示数为U乙.当开关都闭合时,下列判断正确的是( ).


A.Iₐ= I乙,Uₐ= U乙
B.I乙= 2Iₐ,Uₐ= U乙
C.Iₐ= I乙,U乙= 2Uₐ
D.I乙= 2Iₐ,U乙= 2Uₐ

答案： D

12 如图所示的电路中,电源电压保持不变,电阻$R_1$的阻值为20 Ω.闭合开关S,电流表$A_1$的示数为0.3 A,电流表$A_2$的示数为0.2 A.求：
(1)电源电压U.
(2)电阻$R_2$的阻值.
]

答案：
(1)6 V
(2)30 Ω [解析]
(1)该电路为并联电路，电源电压U=U₁=I₁R₁=0.3 A×20 Ω=6 V.
(2)U₂=U₁=6 V，R₂=U₂/I₂=6 V/0.2 A=30 Ω.

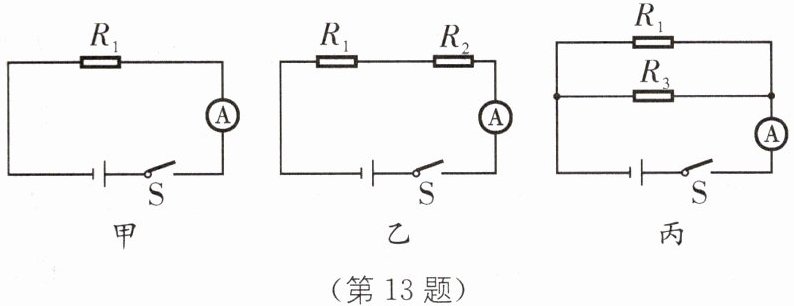

13 如图甲所示的电路,电阻$R_1$的阻值为5 Ω,闭合开关后,电流表示数为2.4 A.

(1)求电源电压U.
(2)如图乙所示,若在电路中串联接入电阻$R_2,$电流表的示数是0.8 A,求$R_2$的阻值.
(3)如图丙所示,若在电路中并联接入电阻$R_3,$电流表的示数是3.6 A,求$R_3$的阻值.

答案：
(1)12 V
(2)10 Ω
(3)10 Ω [解析]
(1)图甲中电流表读数为I甲=2.4 A，由欧姆定律可得，R₁两端的电压即电源电压U=U₁=I甲R₁=2.4 A×5 Ω=12 V.
(2)由图乙可知，R₁与R₂串联，电流表测量电路中的电流I乙=0.8 A，电源电压不变，根据欧姆定律可得，电路的总电阻R乙=U/I乙=12 V/0.8 A=15 Ω，由串联电路电阻规律可得，R₂的阻值R₂=R乙-R₁=15 Ω-5 Ω=10 Ω.
(3)由图丙可知，R₁与R₃并联，电流表测量干路中的电流I丙=3.6 A，根据并联电路电流规律可得，通过R₃的电流I₃=I丙-I₁=I丙-I甲=3.6 A-2.4 A=1.2 A，由欧姆定律可得，R₃的阻值R₃=U₃/I₃=U/I₃=12 V/1.2 A=10 Ω.思路引导 本题主要考查学生灵活运用欧姆定律解决问题的能力.做题前首先要根据题意分析电路图，判断电路的串联与并联，然后运用欧姆定律和串、并联电路中电流、电压、电阻的特点，求出所需要得到的答案.
