《2025年课时训练九年级物理上册苏科版江苏人民出版社》

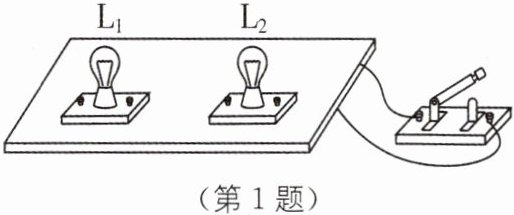

1 有一个看不见内部结构的小盒(如图所示),盒上有一个开关,当开关闭合时两灯泡$L_1、$$L_2$同时发光,断开开关,取下灯泡$L_1,$再闭合开关发现$L_2$仍然发光,则两灯泡是______联,此时$L_2$的亮度和两灯同时发光时相比______(填“更亮”“更暗”或“不变”).

答案： 并 不变 [解析]当开关闭合时两灯泡L₁、L₂同时发光，断开开关，取下灯泡L₁，再闭合开关发现L₂仍然发光，这说明这两个灯泡在工作时互不影响，为并联电路；根据并联电路的电压特点可知，L₂两端的电压不变，亮度不变。
关键提醒：本题为黑盒类型题目，观察两灯泡在电路中能否独立工作判断其串并联关系。

2 新情境 新型电子防盗门 花园住宅小区的单元梯口安装了防盗门,并装有电子对讲系统.假设有客人要找502号房间的主人,他站在楼梯口按下有502的按钮,则502房间里的门铃就响了,主人在房间内接电话问清来人情况后,按下第二个开关就能开启楼梯防盗门.假如防盗门的开启由电动机完成,而且电路中只有一个电源.根据______的现象,我们可以判断电铃和电动机是______连接的.

答案： 门铃与开启防盗门互不影响 并联
[解析]根据题意可知，住户家中的门铃与开启防盗门互不影响，因此门铃与防盗门的电动机间的连接方式为并联，并且都有相应的开关控制。

3 有一个看不见内部导线连接情况的小盒,小盒上有两只小灯泡.闭合开关,两只小灯泡都亮；断开开关,两只小灯泡都灭.如何判断这两只小灯泡的连接方式?请阐述判断方法,根据现象说明连接方式.
(1)方法：______.
(2)现象及结论：______.

答案：
(1)取下一只小灯泡
(2)闭合开关后，若另一只小灯泡不能发光，那么这两只小灯泡一定是串联；若另一只小灯泡仍然发光，那么这两只小灯泡一定是并联

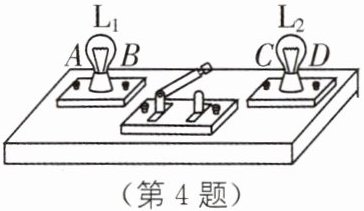

4 物理课上,老师给同学们出示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内),如图所示.
(1)当老师闭合开关时,两只小灯泡都亮了,断开开关,两灯泡又都熄灭.根据上述现象,你______(填“能”或“不能”)断定这两只小灯泡是串联的.若轻轻拧下灯泡$L_1,$结果$L_2$也不发光,则两只小灯泡是______联.
(2)经过检验,这两只灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯$L_1$比$L_2$亮些.他认为这是因为$L_1$比$L_2$更靠近电源正极的缘故.你认为小华的判断是______(填“正确的”或“错误的”)；在不增加其他器材的条件下,能证实小华的判断是否正确的做法是______.

答案：
(1)不能 串
(2)错误的 断开开关，将两灯位置互换，闭合开关后看L₁是否变暗 [解析]
(1)根据题中现象，我们不能断定这两只小灯泡是串联的。因为如果两灯泡并联且开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象；若轻轻拧下灯泡L₁，结果L₂也不发光，两只小灯泡相互影响，则两只小灯泡是串联。
(2)灯L₁比L₂亮些，并不是因为L₁比L₂更靠近电源正极。在不增加其他器材的条件下，能验证小华的判断是否正确的做法是断开开关，将两只灯泡交换位置，再比较亮度，会发现，交换位置后，原先较亮的灯泡，依然较亮，说明灯泡亮度与是否靠近电源的正极无关。

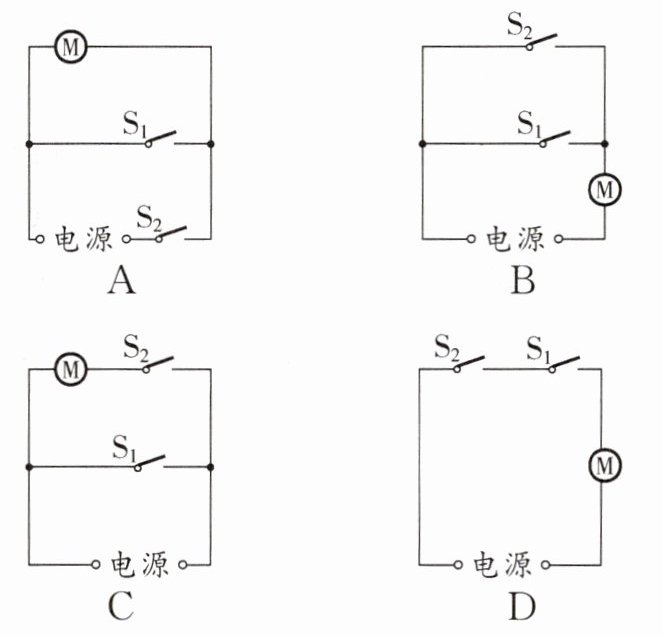

5 某实验室装有电动排风系统.当室内有人时开关$S_1$闭合,当$CO_2$气体浓度达到一定值时开关$S_2$自动闭合.室内有人并且$CO_2$浓度达到一定值,电动机工作,排出室内的$CO_2$气体.下列设计的电路中正确的是( ).
A B C D

答案： D [解析]根据题意可知，当室内有人时开关S₁闭合，当CO₂气体浓度达到一定值时开关S₂自动闭合，只有室内有人并且CO₂浓度达到一定值，电动机工作，这说明两个开关相互影响，是串联的，然后与电动机串联在电路中，故D正确。
