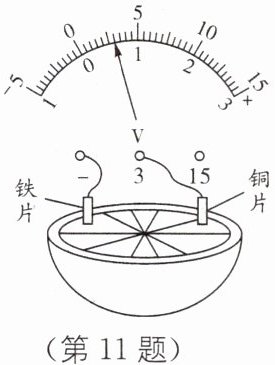

11 (2024·淮安中考)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.

(1)用电压表测量电压,该水果电池电压为______V,水果电池是将______能转化为电能.
(2)该水果电池正极是______(填“铁片”或“铜片”).
(3)为获得更高电压,可以将多个水果电池______联.

答案：
(1)0.6　化学　
(2)铜片　
(3)串　[解析]本题考查电压表的使用以及能量转化.
(1)图中电压表选用的是0~3V量程，分度值为0.1V,该水果电池的电压为0.6V;水果电池在供电的过程中发生化学变化，将化学能转化为电能.
(2)图中电压表的指针正向偏转,说明电压表的正接线柱连接的是水果电池的正极，因此可知水果电池的正极是铜片.
(3)因为串联电池组的总电压等于各节电池的电压之和,并联电池组的总电压等于每节电池的电压，因此为了获得更高电压，可以将多个水果电池串联

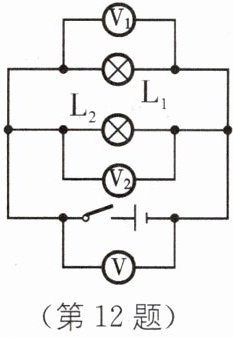

12 (2024·陕西榆林定边县期末)如图所示,灯泡$L_2$比$L_1$亮,电压表V示数为4.5V,下列说法正确的是( ).
$A. V_1$示数大于4.5V
$B. V_1$示数等于4.5V
$C. V_2$示数小于4.5V
$D. V_2$示数大于4.5V

答案： B　[解析]由题图知,两灯并联,电压表V₁、V₂、V测电源电压，所以V₁和V₂的示数都等于4.5V.

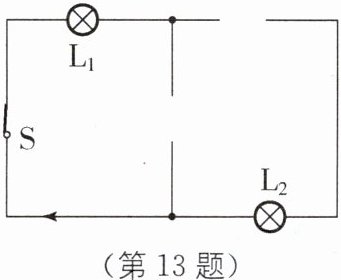

13 如图所示,根据电路中标出的电流方向,选择电源、电流表、电压表三个元件中的两个符号填入电路空缺处,使两只灯泡并联.

答案：
如图所示
　　　　　　　　

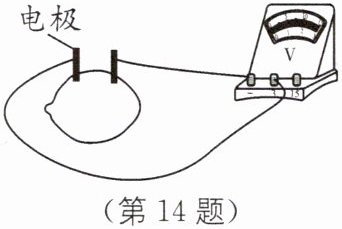

14 跨学科 水果电池 物理兴趣小组在“探究水果电池电压”的实验中:
猜想一:水果电池电压可能与水果的大小有关.

猜想二:水果电池电压可能与电极的材料有关.
(1)为了验证猜想一,小明用同一个柠檬制成水果电池,沿着电极插入的方向不断慢慢地切去外侧的部分柠檬,分别测出电压,如表一所示.

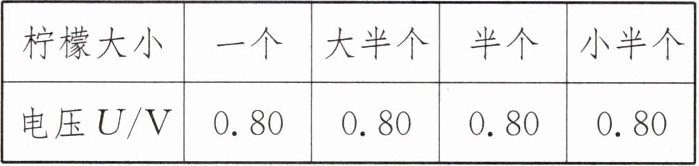

表一
|柠檬大小|一个|大半个|半个|小半个|
|电压U/V|0.80|0.80|0.80|0.80|

分析表中数据,说明猜想一是______(填“正确”或“错误”)的.
(2)为了验证猜想二,小华用铜片作为电池的正极,分别用外形相同的锌、铝、铁等金属片作为电池的负极,将金属片电极插入柠檬,并保持______和______相同,分别测出电压,如表二所示.

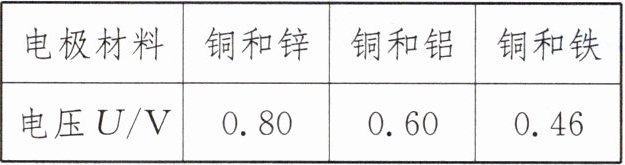

表二
|电极材料|铜和锌|铜和铝|铜和铁|
|电压U/V|0.80|0.60|0.46|

分析表中数据,得到的结论是______.
(3)小明先将柠檬压在桌面上滚了几下,再做成水果电池,测出电压达到1.0V,据此请你提出一个有价值、可探究的问题:______.

答案：
(1)错误　
(2)插入深度　两电极间距离　水果电池的电压与电极的材料有关
(3)水果电池的电压与水果的软硬度有什么关系
