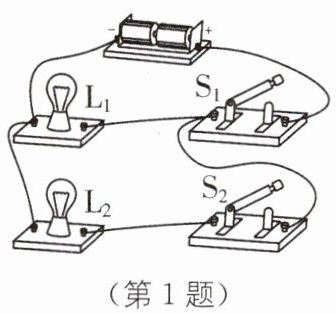

1 实验课上,小明连接了如图所示的实物电路,如图所示的四个电路图中,与实物电路对应的电路是( ).

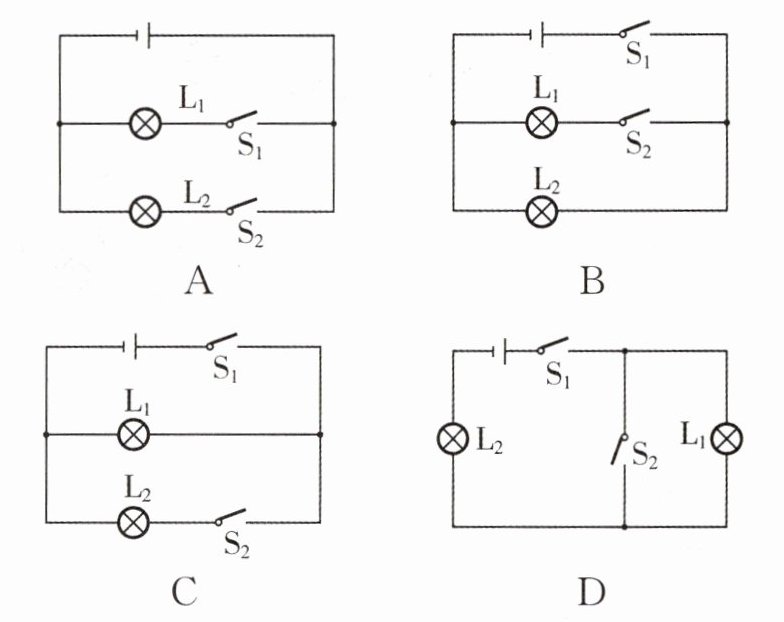

A：电源正极分别连接两条支路,一条支路为灯泡$L_1$与开关$S_1$串联,另一条支路为灯泡$L_2$与开关$S_2$串联,两条支路汇合后连接电源负极。
B：电源正极连接开关$S_1,$之后分别连接两条支路,一条支路为灯泡$L_1$与开关$S_2$串联,另一条支路为灯泡$L_2,$两条支路汇合后连接电源负极。
C：电源正极连接开关$S_1,$之后分别连接两条支路,一条支路为灯泡$L_1,$另一条支路为灯泡$L_2$与开关$S_2$串联,两条支路汇合后连接电源负极。
D：电源正极连接开关$S_1,$之后连接灯泡$L_2,$再分别连接两条支路,一条支路为开关$S_2,$另一条支路为灯泡$L_1,$两条支路汇合后连接电源负极。

答案： C

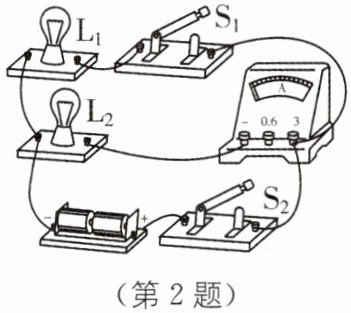

2 下列电路图与实物图一致的是( ).

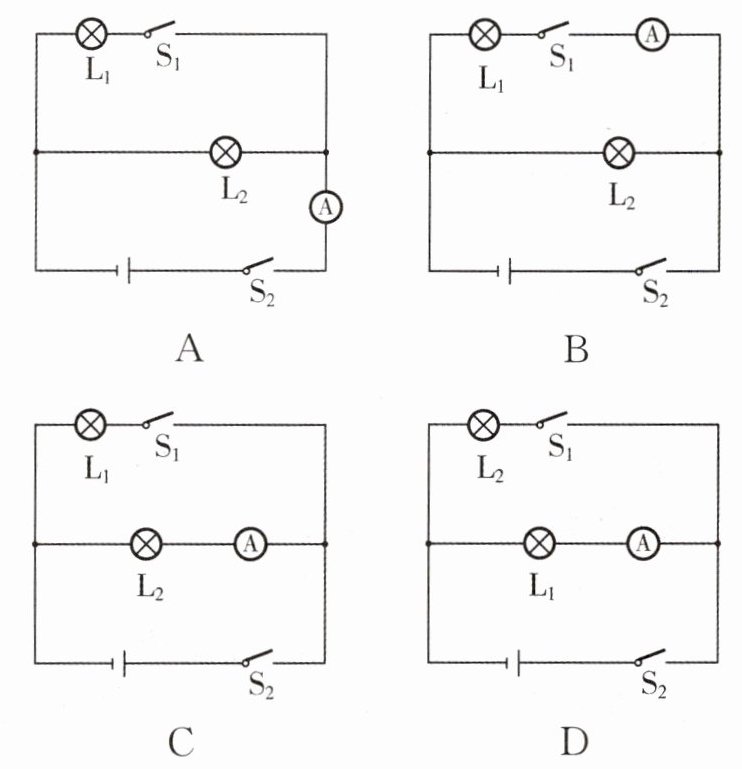

A：电源正极连接开关$S_2,$之后分别连接两条支路,一条支路为灯泡$L_1$与开关$S_1$串联,另一条支路为灯泡$L_2,$电流表串联在干路中。
B：电源正极连接开关$S_2,$之后分别连接两条支路,一条支路为灯泡$L_1$与开关$S_1$串联,电流表串联在该支路中,另一条支路为灯泡$L_2,$两条支路汇合后连接电源负极。
C：电源正极连接开关$S_2,$之后分别连接两条支路,一条支路为灯泡$L_1,$另一条支路为灯泡$L_2$与电流表串联,两条支路汇合后连接电源负极。
D：电源正极连接开关$S_2,$之后分别连接两条支路,一条支路为灯泡$L_2$与开关$S_1$串联,另一条支路为灯泡$L_1$与电流表串联,两条支路汇合后连接电源负极。

答案： C

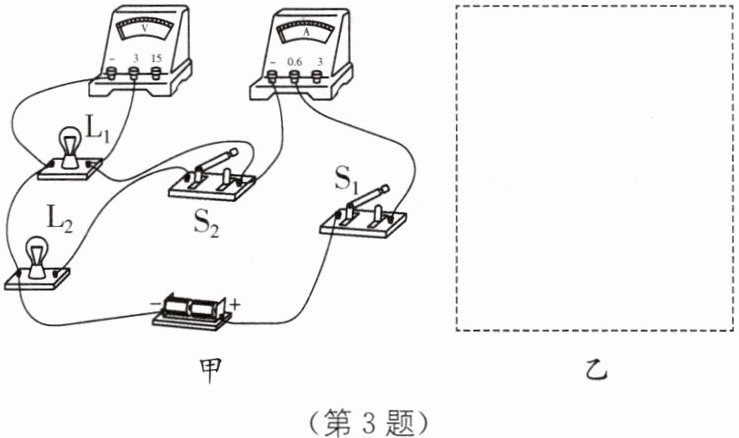

3 请根据如图甲所示的实物图,在图乙虚线框中画出对应的电路图.

乙：□

答案：
如图所示

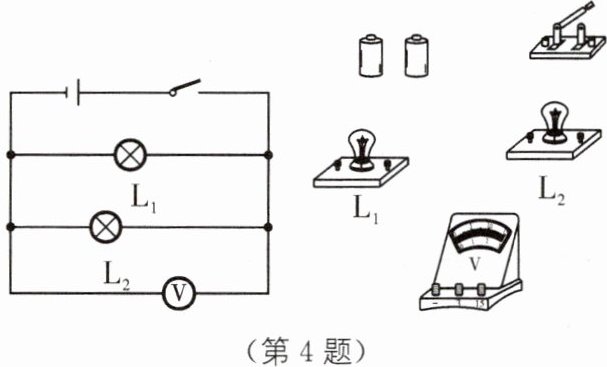

4 根据电路图连接实物图.(电压表选小量程)
电路图：电源正极连接开关,之后分两条并联支路,一条支路为灯泡$L_1,$另一条支路为灯泡$L_2$与电压表V并联,两条支路汇合后连接电源负极。

答案：
如图所示

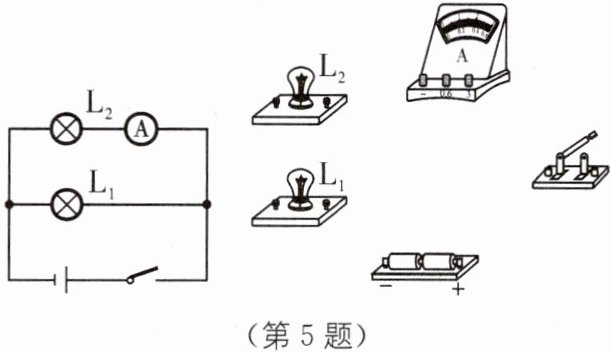

5 根据电路图,连接实物图.(电流表选小量程)
电路图：电源正极连接开关,之后分两条并联支路,一条支路为灯泡$L_2$与电流表A串联,另一条支路为灯泡$L_1,$两条支路汇合后连接电源负极。

答案：
如图所示

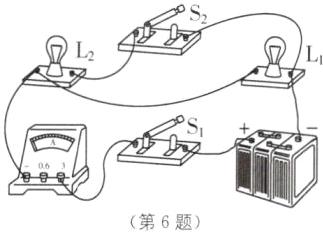

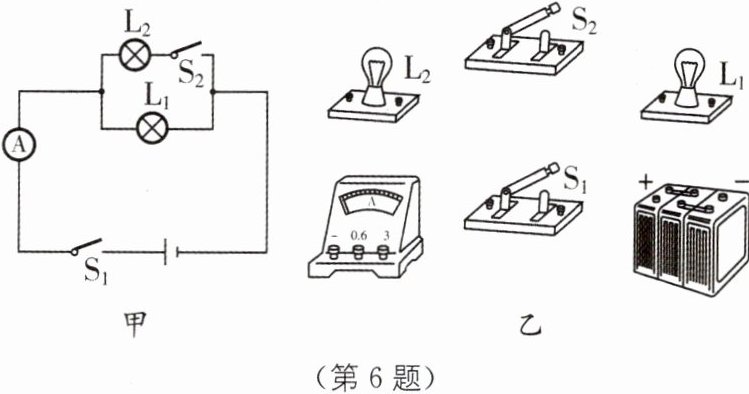

6 用笔画线代替导线完成图乙中电路的实物连接(已知流过$L_1$和$L_2$的电流分别为0.5 A和0.8 A),要求：导线不能交叉.

答案：
如图所示
