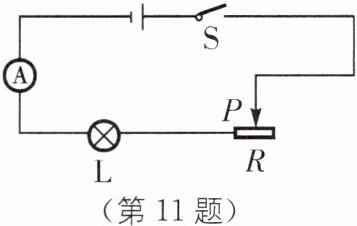

11 (2024·四川绵阳游仙区期末)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮,接下来的做法最合理的是( ).


A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.观察电流表示数
D.移动滑动变阻器滑片观察灯泡是否变亮

答案： C

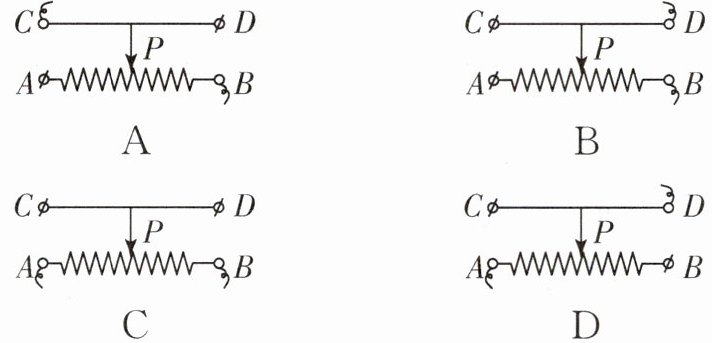

12 如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的是( ).
A
B
C
D

答案： D

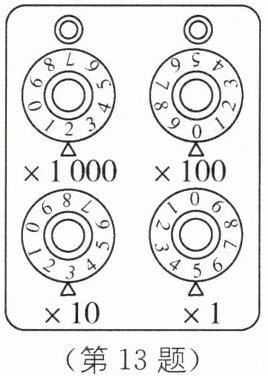

13 如图所示,电阻箱的示数是______Ω.

答案： 2035

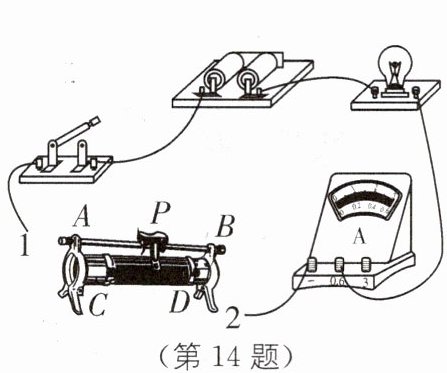

14 小明利用图中所示的滑动变阻器控制小灯泡的亮暗,所用实验器材均完好.当他连接好电路后任意移动滑片,小灯泡亮度始终不变且较暗,滑动变阻器所接的接线柱是______和______.小明查找原因并纠正后,当导线1与C连接,导线2与______连接后,向______端移动滑片P,小灯泡会变亮.(前3空填“A”“B”“C”或“D”)

答案： C D A(或B) 左

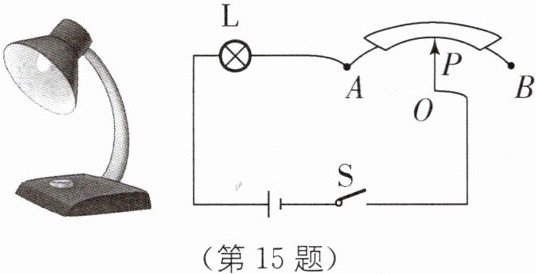

15 如图所示是一个可调节亮度的台灯和它的简易电路原理图,其中APB是一个______,当滑片P向A端移动时,连入电路中的电阻变______,电路中的电流变______.

答案： 变阻器 小 大

16 中考新考法 过程开放性实验 根据“滑动变阻器改变电路中的电流”的实验,请完成下列问题：

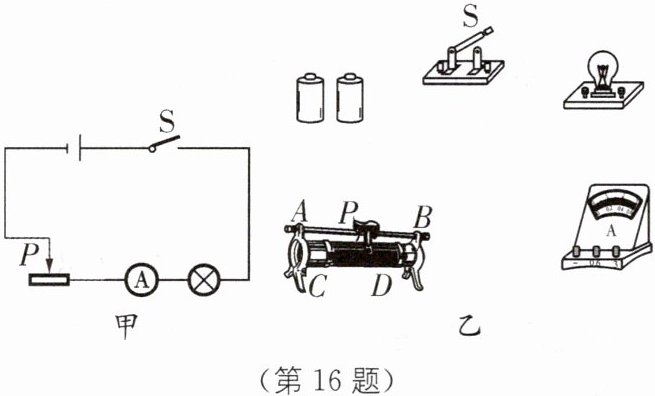

(1)请你根据图甲电路图连接好图乙实物电路(电流小于0.6A).

(2)当电路中接入滑动变阻器后,在闭合开关S前,滑片P应调到最______(填“左”或“右”)端.
(3)滑动变阻器的作用是______和______.
(4)在滑动变阻器的______或______接线柱同时接入电路的两种情况下,滑动变阻器不起变阻作用.

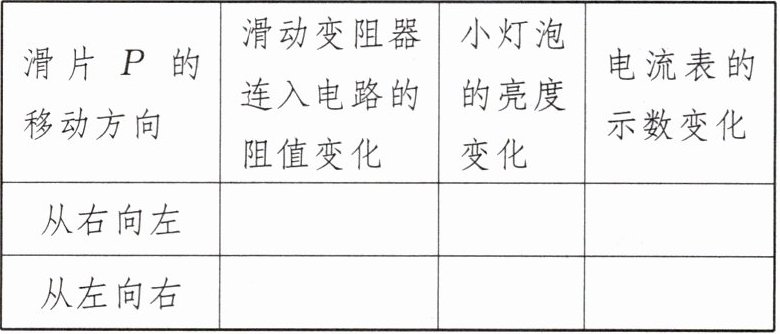

(5)请按照你的连接方法完成表格.
| 滑片P的移动方向 | 滑动变阻器连入电路的阻值变化 | 小灯泡的亮度变化 | 电流表的示数变化 |
| 从右向左 | | | |
| 从左向右 | | | |

答案：

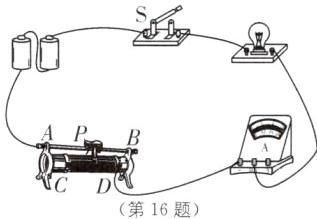

(1)如图所示
(2)左
(3)保护电路 改变电路中的电流
(4)A、B C、D
(5)变大 变暗 变小 变小 变亮 变大

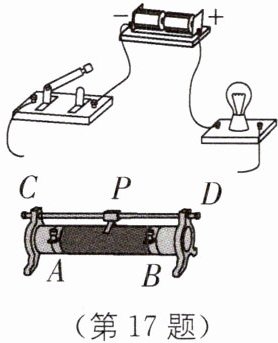

17 原创素养题 科学探究 小雨同学在学习使用滑动变阻器改变灯泡亮度的实验中,连接了如图所示的电路,下列分析正确的是( ).


A.若将A、C端接进电路,向D端移动滑片P,连入电路电阻变小
B.若将B、C端连入电路中,闭合开关前,滑片P应移动到最右端
C.若将A、B端连入电路中相当于一根导线
D.若将B、D端连入电路中,闭合开关,滑片P向左移,灯泡变暗

答案： D
