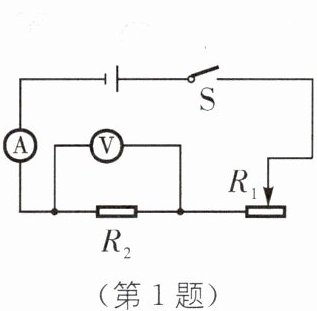

1 小明利用如图所示电路做“探究电流与电阻关系”的实验,电源电压恒为9 V,电流表量程为0~0.6 A,电压表量程为0~3 V.已知$R_2$阻值可以为5Ω、10Ω、15Ω,实验时要控制$R_2$两端电压为3 V不变,则下列滑动变阻器的规格符合要求的是( ).

A.10Ω 0.5 A
B.20Ω 1 A
C.30Ω 0.5 A
D.50Ω 1 A

答案： D

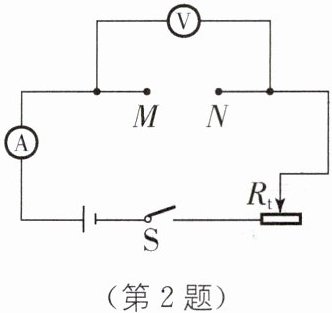

2 要利用如图所示的电路探究电流与电阻的关系,须控制______不变,改变______,其方法是______；滑动变阻器在本实验中的作用是______.

答案： 电压　电阻　换用不同阻值的定值电阻　保持定值电阻两端的电压不变

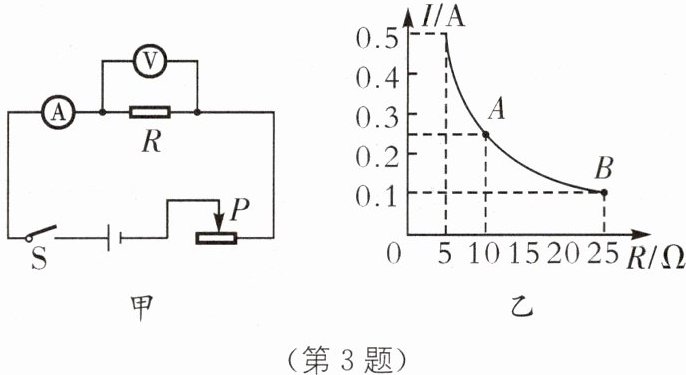

3 在探究“电流与电阻的关系”实验中,电路如图甲所示,多次改变电阻R的阻值,并记录对应的电流表示数,得到如图乙所示的电流随电阻R变化的图像.由图像可以得到电压表示数始终保持______V不变；若将图像中A、B两点所对应的电阻Rₐ、Rᵦ串联使用,则通过它们的电流之比Iₐ∶Iᵦ= ______.

答案： 2.5　1∶1

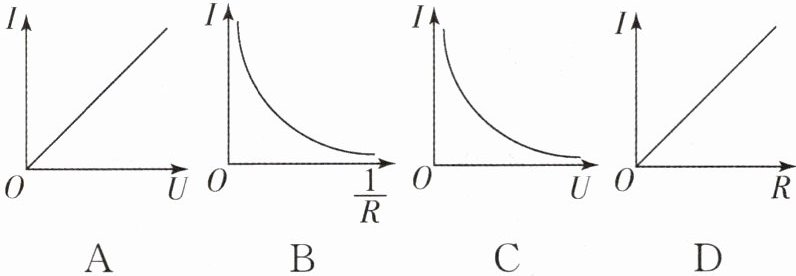

4 在“探究电流跟电压、电阻关系”的实验中,同学们绘制的四个图像如图所示,其中正确的是( ).


A.
B.
C.
D.

答案： A　[解析]电阻一定时，通过电阻的电流与其两端的电压成正比，其I - U图像是一条过原点的倾斜直线；电压一定时，通过导体的电流和导体的电阻成反比，与导体电阻的倒数成正比.故A符合题意.

5 在“探究电流跟电压的关系”时,应保持______不变.两定值电阻甲、乙的电流与电压关系如图所示,则由图像可知,电阻Rₐ______(填“大于”“小于”或“等于”)Rᵦ.

答案： 电阻阻值　大于

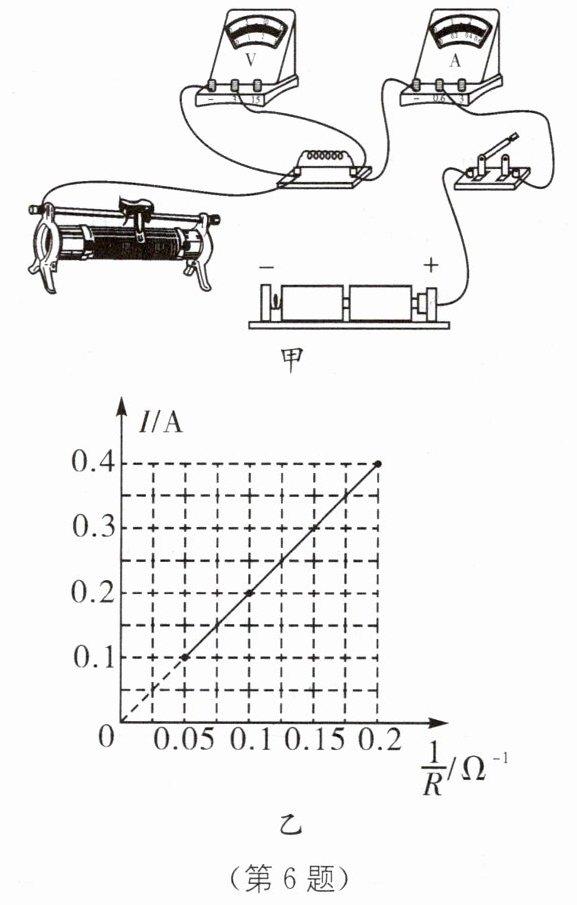

6(2024·淮安中考)小明用阻值为5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻关系,电源电压为3 V且保持不变.

(1)用笔画线代替导线,将图甲所示电路连接完整(要求滑动变阻器的滑片向右滑动时电流表示数变大).
(2)连接电路时,开关应处于______状态.
(3)将5Ω的定值电阻接入电路,闭合开关,电流表无示数,电压表有示数,电路出现的故障是______.
(4)根据实验数据描绘电流与电阻的倒数关系图像,如图乙所示.由图像可知,电阻R两端的电压为______V.得出的结论：电压一定时,电流与电阻成______比.
(5)本实验中滑动变阻器的作用是______.分析实验数据可知,本实验所选用的滑动变阻器的最大阻值应不小于______Ω.

答案：
(1)如图所示　
(2)断开　
(3)定值电阻断路　
(4)2　反
(5)控制定值电阻两端的电压不变　10
