《2025年课时训练九年级物理上册苏科版江苏人民出版社》

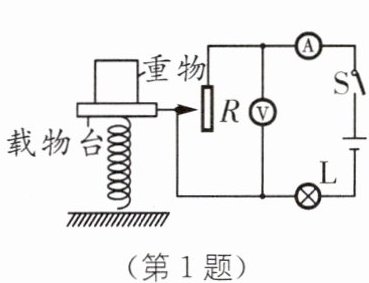

1 小明设计的质量测量仪简化电路图如图所示,电源电压保持不变,闭合开关 S 后,下列说法中正确的是( ).

A.不放重物时,小灯泡 L 的亮度最暗
B.与电流表相比,用电压表的示数表示重物的质量,更符合人们的思维习惯
C.重物的质量越大,电压表示数也越小
D.重物的质量越小,电流表示数越小

答案： B [解析]不放重物时,滑片在上方,滑动变阻器接入电路的电阻最小,总电阻最小,根据欧姆定律可知,电路中的电流最大,小灯泡L的亮度最亮,故A错误;重物的质量变大,滑动变阻器接入电路中电阻变大,根据串联电路的分压规律可知,滑动变阻器分担的电压变大,电压表示数变大,此时电路的总电阻变大,根据欧姆定律可知,电路中的电流变小,电流表示数变小,与电流表相比,用电压表的示数表示重物的质量,更符合人们的思维习惯,故B正确,C错误;同理可知,重物的质量越小,电路中的电流越大,故D错误.故选B.关键提醒 重物的质量越大,滑动变阻器连入电路中的电阻越大.

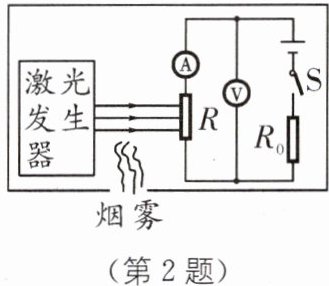

2 (2023·聊城中考)如图所示是列车上烟雾报警器的简化原理图.内装有一个激光发生器及带有一光敏电阻 R 的电路,其中电源电压恒定,R₀为定值电阻.有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流.当电路中的电流增大至某一数值时报警器开始报警.下列说法中正确的是( ).

A.光敏电阻 R 的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大 R₀的阻值

答案： C [解析]如图所示,定值电阻$R_{0}$与光敏电阻R串联,电流表测电路中的电流,电压表测光敏电阻两端的电压.当有烟雾时报警,已知电路中的电流增大至某一数值时报警器开始报警,故有烟雾时,光照减弱,电路中电流增大,由欧姆定律可知,光敏电阻R的阻值随光照强度的减弱而减小,故A错误;已知光敏电阻R的阻值随光照强度的减弱而减小,故烟雾越浓,光照强度越弱,R的电阻越小,电路中的电流越大,根据欧姆定律$I=\frac{U}{R}$可知,定值电阻$R_{0}$两端的电压越大,串联电路电源电压等于各部分电压之和,故光敏电阻两端的电压越小,即电压表示数越小,故B错误,C正确;要提高警报灵敏度,需减小电路中的电阻以增大电流,使报警器更快报警,增大$R_{0}$的阻值会增大电路电阻,减小电流,不能提高警报灵敏度,故D错误.故选C.

3 如图所示电路中,若灯泡的阻值不变,在滑动变阻器的滑片 P 向左移动时,电压表示数将______,电压表示数与电流表示数的比值______(前两空填“变大”“变小”或“不变”),电灯的亮度将______(填“变亮”或“变暗”).

答案： 变小 变小 变亮

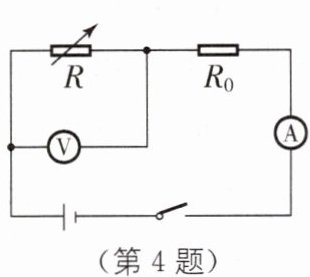

4 用石墨烯制成的湿敏电阻,其阻值会随湿度的增大而增大.如图所示的石墨烯湿度检测装置,电源电压不变,R 为湿敏电阻,R₀为定值电阻,用该装置来监测植物园热带雨林区的空气湿度,当空气湿度减小时,电流表示数将______,电压表示数将______.(填“变大”“变小”或“不变”)

答案： 变大 变小

5 小明在实验室设计如图所示的电路测量电阻 R 的阻值.已知$ R₀= 20 Ω,S_1、$$S_2$都闭合时,电压表示数为 6 V.只闭合$ S_1$时,电压表示数接近 6 V,电路可能出现的故障是______.小明检查电路排除故障后,只闭合$ S_1$时,电压表示数为 2 V,则 R 的阻值为______.

答案： R 断路 10Ω

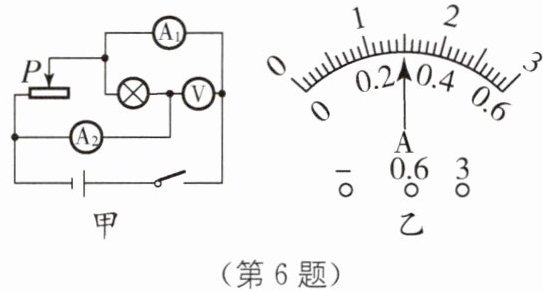

6 如图所示电路中,当闭合开关后,电路正常工作,两个电流表的指针均如图乙所示,由此可知流过滑动变阻器的电流为______A,若将滑动变阻器的滑片向右移动,灯泡的亮度将______(填“变大”“变小”或“不变”)；若电流表$ A_2$断路,则______(填$“A_1”“V”$或$“A_1$和 V”)有示数.

答案： 1.2 不变 $A_{1}$ [解析]由图可知,小灯泡与滑动变阻器并联,电流表$A_{1}$测量干路的电流,电流表$A_{2}$测量通过小灯泡的电流,电压表测量电源电压.由于电流表$A_{1}$测量干路的电流,电流表$A_{2}$测量通过小灯泡的电流,且两电流表的指针偏转角度相同,所以电流表$A_{1}$的量程为0~3A,示数为1.5A,电流表$A_{2}$的量程为0~0.6A,示数为0.3A;由并联电路电流的规律可知流过滑动变阻器的电流为$I_{滑}=I-I_{L}=1.5A-0.3A=1.2A$;由于并联电路各个支路互不影响,所以若将滑动变阻器的滑片向右移动,灯泡的亮度不变;若电流表$A_{2}$断路,电路中只有滑动变阻器工作,电流表$A_{1}$测量滑动变阻器的电流,此时灯泡和电压表都被短路了,所以电压表没有示数,只有$A_{1}$有示数.

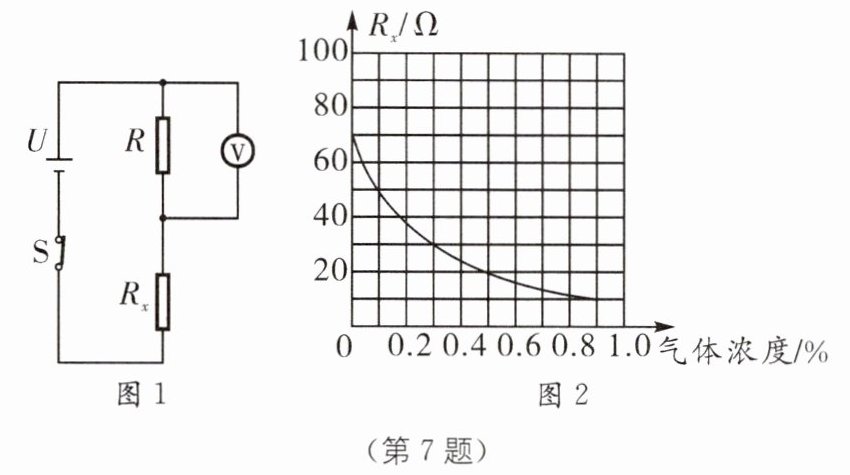

7 (2024·镇江中考)如图 1 所示为小华设计的天然气浓度测试仪,电源电压 U 恒为 4 V,R 为定值电阻,电压表量程为 0~3 V,将电压表作为气体浓度的显示装置.气敏电阻 Rₓ阻值与气体浓度的关系如图 2 所示.当气体浓度增加时,Rₓ的阻值将______,电压表的示数会______.要求将电压表示数为 1.5 V 处标为气体浓度 0.5%,则电阻 R 的阻值应为______Ω.若长时间使用后,电源电压降低,则测量结果______(填“大于”“小于”或“等于”)实际的气体浓度.

答案： 减小 增大 12 小于 [解析]本题考查与欧姆定律有关的动态电路计算以及图像问题.由图1可知,定值电阻R与气敏电阻$R_{x}$串联,电压表测定值电阻两端的电压.由图2可知,当气体浓度增大时,$R_{x}$的阻值减小.根据串联分压规律可知,气敏电阻$R_{x}$两端的电压减小,R两端的电压增大,即电压表示数增大.当气体浓度为0.5%时$R_{x}=20Ω$,$R_{x}$两端的电压为$U_{x}=U-U_{R}=4V-1.5V=2.5V$,电路中的电流为$I=\frac{U_{x}}{R_{x}}=\frac{2.5V}{20Ω}=0.125A$,定值电阻R的阻值为$R=\frac{U_{R}}{I}=\frac{1.5V}{0.125A}=12Ω$.若长时间使用后电源电压降低,当电压表示数相同时,由$U=U_{x}+U_{R}$可知,$R_{x}$两端的电压降低,则对应$R_{x}$的阻值减小,气体浓度变大,因此测量结果小于实际的气体浓度.
