《2025年通城学典全程测评卷八年级物理上册苏科版》

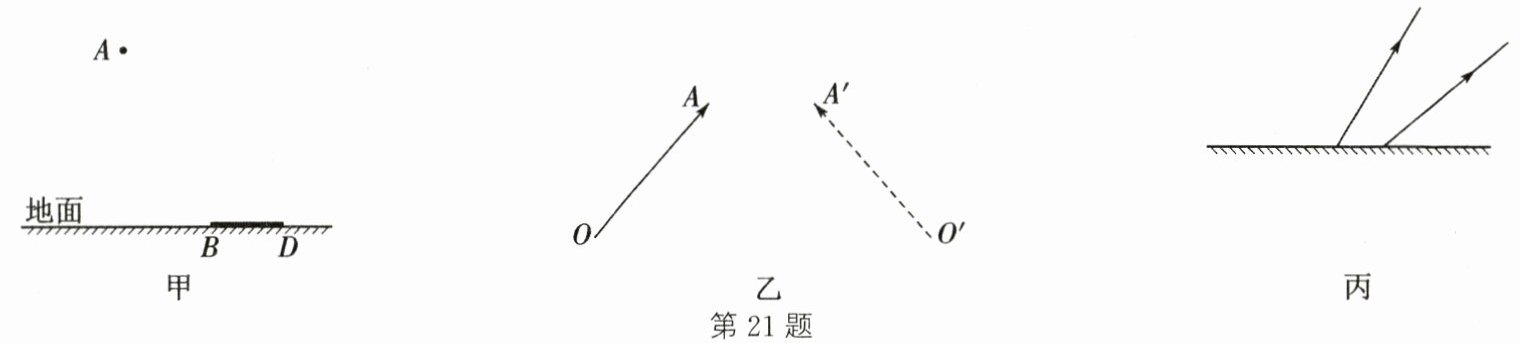

21.(6分)按题目要求作图。
(1)(2024·苏州太仓期末)如图甲中,在路灯(A点表示)的照射下,竖立在地面上的竹竿BC的影子为BD,请画出竹竿BC。(保留作图痕迹)
(2)(2024·南通海安期中)如图乙所示,A'O'是AO在平面镜中的像。请你画出平面镜的位置。
(3)如图丙,平面镜前的一个发光点S所发出的光经过平面镜反射后的光线已经被画出,请在图中画出入射光线,并找到发光点S的位置。

答案：
（1）如图甲所示 （2）如图乙所示 （3）如图丙所示

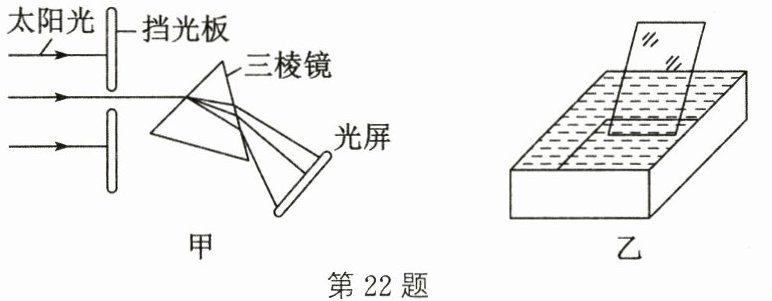

22.(8分)(2024·泰州靖江期中)如图所示,让一束太阳光通过挡光板的狭缝照射到三棱镜的一个侧面上,用光屏接收从三棱镜的另一侧出射的光线。
(1)将光屏放在暗处(亮处/暗处),你会发现它上面呈现的彩色光带更清晰。
(2)如果彩色光带较亮,而你又分辨不清光屏上彩色光带的色彩,那么你应适当增大(增大/减小)光屏与三棱镜间的距离。
(3)若在三棱镜与光屏之间放置一块绿色透明玻璃,则在光屏上应该观察到只出现绿色光(与之前没有变化/只出现绿色光/没有绿色光)。
(4)一个长方形水槽中装有一定量的水,小明将一块平面镜斜插入水槽中,使太阳光照射在平面镜上,并反射到白色墙壁或白纸上,也可以看到彩色光带,此时平面镜上方的水类似于三棱镜(填写光学元件名称),轻轻敲击水槽,使水面迅速地做微小振动,墙面上的彩色条纹将消失(消失/不变/振动)。

答案： （1）暗处 （2）增大 （3）只出现绿色光 （4）三棱镜消失

23.(10分)(2024·常州武进期中)学习了光学知识后,爱动脑筋的小明想自己探究小孔成像,如图所示,他给两个空罐的底部中央分别打上一个圆孔和一个方孔,再用两片半透明的塑料膜蒙在空罐的口上,分别将孔对着烛焰和灯丝,可以看到烛焰和灯丝通过小孔所成的像。

(1)分析比较甲、乙两图,蜡烛在塑料膜上所成的像的形状与小孔的形状______无关。
(2)分析比较______甲、丙两图,可以得出结论：物体在塑料膜上所成的像的形状与物体的形状______有关。
(3)通过实验,可以看到烛焰和灯丝在塑料膜上成的都是______倒立实像。
(4)课后,小光同学用易拉罐做小孔成像的实验：小光同学发现蜡烛和小孔的位置固定后,像离小孔越远,像就越大,他测出了不同距离时像的高度,填在表内：
| 像的高度h/cm | 1.0 | 2.0 | 3.0 | 4.0 | 5.0 |
| 像到小孔的距离s/cm | 2.0 | 4.0 | 6.0 | 8.0 | 10.0 |

从实验数据记录中,可以得出的结论是蜡烛和小孔的位置固定后,h与s成______正比关系。

答案： （1）无关 （2）甲、丙 有关 （3）倒立实像 （4）正比
