《2025年通城学典全程测评卷八年级物理上册苏科版》

21. (6分)按题目要求作图。
(1)如图甲所示,我们站在桥上看水中的风景,桥下的鱼也在水中看着我们。已知A和B,一个是真的我们,一个是我们的像。请在图乙中完成鱼在水中看我们的光路图。

(2)在图丙中,作出通过凹透镜的两条光线的折射光线。

答案：

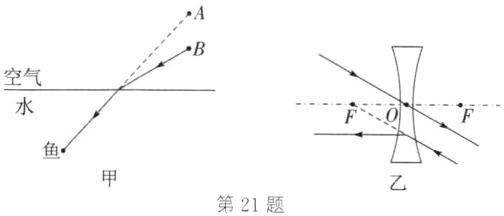

（1）如图甲所示 （2）如图乙所示

22. (6分)(2024·无锡锡山段考)如图甲是小楠同学利用光具盘探究光从空气斜射入玻璃中的光路,经过多次实验并记录了数据。

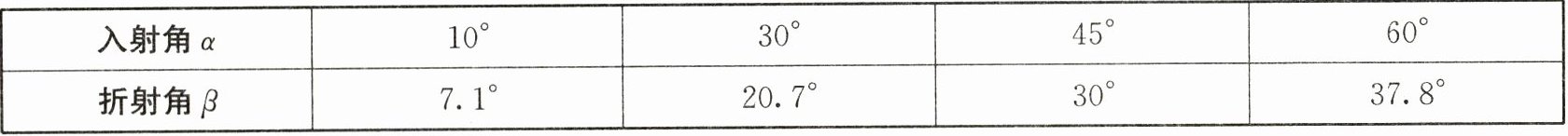

| 入射角α | 10° | 30° | 45° | 60° |
| 折射角β | 7.1° | 20.7° | 30° | 37.8° |

(1)本实验应在较______暗(暗/亮)的环境中进行;由表格中的数据还可以判断:当光以55°的入射角从空气射入玻璃中时,其折射角______大于(大于/等于/小于)30°。
(2)当光以30°的入射角从玻璃斜射入空气中时,其折射角是______45°,你的依据是在光的折射中,______光路是可逆的。
(3)同班的小新同学利用图乙探究光从空气斜射入水中时的光路。实验时,光贴着光屏从空气斜射入水中,将F板向后折转一定的角度,则在F板上______不能(能/不能)看到折射光,此时折射光线和入射光线______在(在/不在)同一平面内。

答案： （1）暗 大于 （2）45 光路是可逆的 （3）不能 在

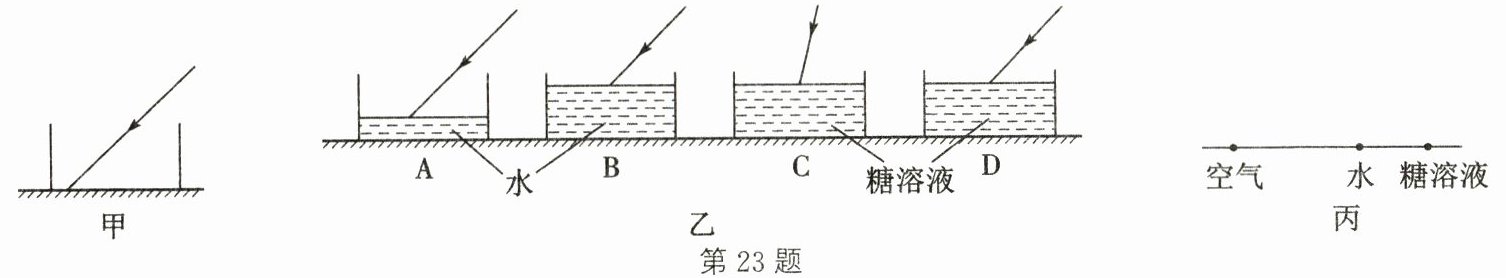

23. (7分)(2024·苏州工业园区期中)在探究“哪种液体对光的偏折本领较大”的实验中,小明进行如下实验:先让一束入射光从空气直接射到透明的空水槽中,记录下光斑位置(如图甲所示);接着分别倒入水和糖溶液,记录对应的光斑位置,再通过分析得到实验结论。

(1)要实现探究目标,他们应选择图乙中的B、D(填序号)两图实验。实验时,入射光线不能(能/不能)垂直射入到液面。
(2)实验时,小明在水槽底部贴上一把自制纸质刻度尺,目的是便于确定光斑的位置,方便比较。
(3)正确实验后,所记录的三次光斑的相对位置如图丙所示,经分析可知:光从空气斜射入水或糖溶液中时,糖溶液对光的偏折本领较大。
(4)小明进行完图乙中A实验后,又进行了图乙中B实验,发现光斑向右(向左/不/向右)移动。
(5)小明进行图乙中B实验时,对水槽的液体加热,发现光斑会发生微小移动,说明液体对光的偏折本领还与液体的温度有关。

答案： （1）B、D 不能 （2）确定光斑的位置,方便比较 （3）糖溶液 （4）向右 （5）温度
