《2025年通城学典全程测评卷八年级物理上册苏科版》

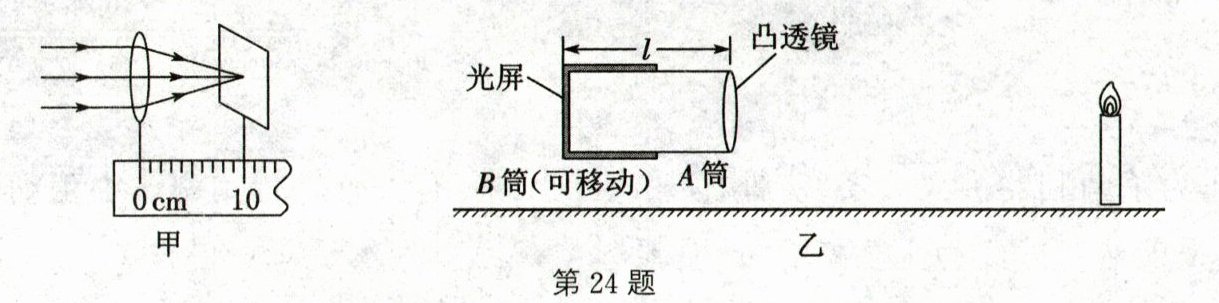

24.(12分)(2025·苏州太仓校级模拟)项目式学习小组根据图甲制作了一个简易照相机,步骤如下：

(1)焦距测定：如图甲,用平行光测出凸透镜的焦距f= ______cm。
(2)规律探究：通过实验,探究凸透镜成像规律时,如图乙所示,此时光屏上能成清晰______(放大/等大/缩小)的实像,A、B筒底之间的距离l与焦距f的大小关系为______。
(3)成品测试：小组成员根据测算出的l选取合适的纸筒制作出了照相机。拍照时,能在光屏上呈现清晰的像。若要使像变大,可先将照相机______物体,然后保持A筒不动,B筒______凸透镜。(靠近/远离)
(4)产品优化：小组成员用该照相机拍远处的物体,发现像太小,则可以选择焦距更______(大/小)的凸透镜来解决这个问题。
(1)10.0
(2)缩小 10.0cm＜l＜20.0cm
(3)靠近 远离
(4)大

答案：
(1)10.0
(2)缩小 10.0cm＜l＜20.0cm
(3)靠近 远离
(4)大 解析:
(1)根据焦距的定义可知,该凸透镜的焦距为10.0cm。
(2)当u＞2f时,像距f＜v＜2f,光屏上成倒立、缩小的实像,则像距f＜v＜2f,f = 10.0cm,则10.0cm＜l＜20.0cm。
(3)若要使像变大,可先将照相机靠近物体，像距增大,所以B筒向远离光屏方向移动。
(4)他们用自制的照相机观察远处的景物时,发现像太小,看不清楚，改进的方法是换用焦距更大的凸透镜,使像变大。

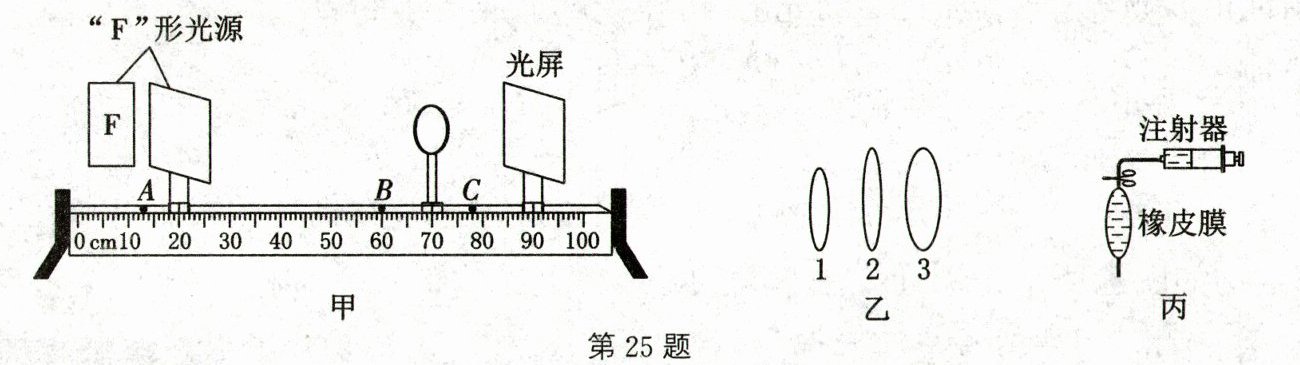

25.(10分)为探究近视眼的矫正过程,小红组装如图甲所示的实验装置,其中用“F”形光源代替可视物体,光屏模拟视网膜。选用如图乙所示的2号凸透镜模拟晶状体,闭合“F”形光源开关,调节各个元件的位置,直到光屏上呈现倒立、缩小的清晰像,正常眼睛的视物模型便组装完成。

(1)模拟近视眼视物情况,选择图乙中的3(填序号)号透镜替代2号透镜安装在光具座上后,光屏上的像变模糊。
(2)用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的B(A/B/C)点,缓慢调节水透镜中的水量,当水透镜形成焦距合适的凹透镜时,光屏上呈现清晰的像,近视眼的成像情况得到改善。
(3)更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体,为了改善视网膜上的成像情况,实验时需要用注射器抽取(抽取/注入)适量水。
(4)根据上述实验,近视程度更严重的同学应选择焦距更小(更大/更小)的透镜来矫正。

答案：
(1)3
(2)B 凹
(3)抽取
(4)更小

26.(10分)阅读短文,回答问题。
菲涅尔透镜
图甲中①是平凸透镜的截面图,由光学知识可知,平行光由平凸透镜左侧垂直入射,在透镜中传播方向不变,只有经透镜另一侧曲面时才会发生偏折,并会聚于焦点。若在图甲②中将平凸透镜阴影部分去掉,保留图中曲面的白色部分并将其向左平移到透镜平面处,即为图甲③,这样的透镜叫作菲涅尔透镜(又称螺纹透镜)。菲涅尔透镜与平凸透镜一样,仍能将平行于主光轴的光线会聚于焦点。

与平凸透镜相比,光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分,只保留透镜发生折射的曲面,因此,在节省透镜材料的同时也减少了光在透镜中传播的光能损失。菲涅尔透镜有着广泛的应用,如图乙为手机闪光灯上用到的菲涅尔透镜,从上方俯视,它由数个同心圆的玻璃组成,大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一,它能提高单位面积上获得的光能,当透镜非螺纹面垂直面向太阳光时,光线聚焦在电池片上,将会会聚更多的能量,需要的电池面积变小,大大节约了成本。
(1)当平行光由平凸透镜的一面垂直入射,入射角为0°；在经透镜另一侧曲面时才会发生偏折。
(2)菲涅尔透镜与平凸透镜的工作原理是相同(相同/不同)的,其对光有会聚作用。
(3)如图丙所示,F、OO'分别是菲涅尔透镜的焦点和主光轴,请画出入射光线经过菲涅尔透镜后的光路。
如图所示
(4)下列关于菲涅尔透镜的说法中正确的是D(填字母)。
A. 因为制作工艺简单,制造成本低,所以手机的闪光灯部分大多数使用菲涅尔透镜
B. 与相同直径的平凸透镜相比,要损失更多的光能
C. 菲涅尔透镜实质上是由一圈圈凸透镜和凹透镜组成的
D. 与相同直径的平凸透镜相比,所用材料更少

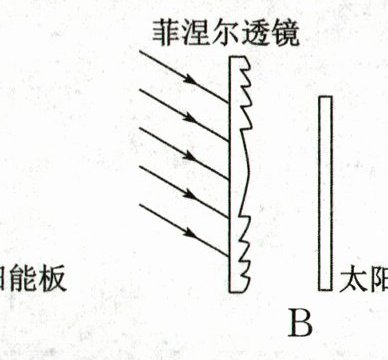

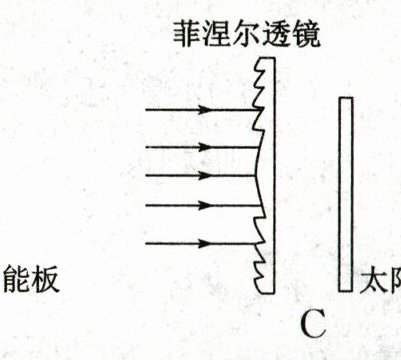

(5)菲涅尔透镜的一个面为平面,另一个面为锯齿状的螺纹面,将菲涅尔透镜放置在阳光下从而将光集中在太阳能板上,为保证较好的聚光效果,下列放置方法最合理的是A(填字母)。

答案：
(1)0 经透镜另一侧曲面
(2)相同 会聚
(3)如图所示
(4)D
(5)A 解析:
(1)因为平行光由平凸透镜左侧垂直入射,在透镜中传播方向不变,则入射角为0°,只有经透镜另一侧曲面时才会发生偏折,并会聚于焦点,所以当平行光由平凸透镜平的一面垂直入射,在经透镜另一侧曲面时才会发生偏折。
(2)因为菲涅尔透镜与平凸透镜一样,仍能将平行于主光轴的光线会聚于焦点,它们对光线都有会聚作用,工作原理相同。
(3)因为菲涅尔透镜与平凸透镜一样,仍能将平行于主光轴的光线会聚于焦点,所以平行于主光轴的光线经菲涅尔透镜折射后会聚在焦点上，如图所示。
(4)在节省透镜材料的同时也减少了光在透镜中传播的光能损失,所以手机的闪光灯部分大多数使用菲涅尔透镜,故选项A、B说法错误。若在图②中将平凸透镜阴影部分去掉,保留图中曲面的白色部分并将其向左平移到透镜平面处,即为图③,这样的透镜叫作菲涅尔透镜,菲涅尔透镜实质上是由一圈圈凸透镜组成的,故选项C错误。与相同直径的平凸透镜相比,所用材料更少,故选项D正确。
(5)为保证较好的聚光效果,会聚的光应该在焦点上,只有平行光由平凸透镜左侧垂直入射,在透镜中传播方向不变,经透镜另一侧曲面时才会发生偏折,并会聚于焦点,所以选择A。
