《2025年通城学典全程测评卷八年级物理上册苏科版》

10. (2分)(2025·连云港一模)如图所示,入射光与反射面的夹角为42°,请画出其对应的反射光线,并标出反射角的大小。

答案：

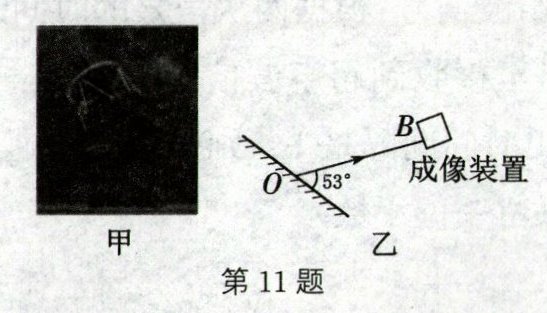

11. (2分)(2024·南充)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹)。

答案：

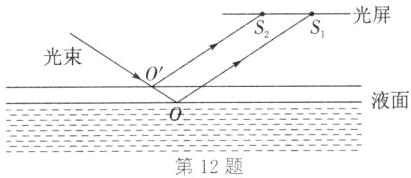

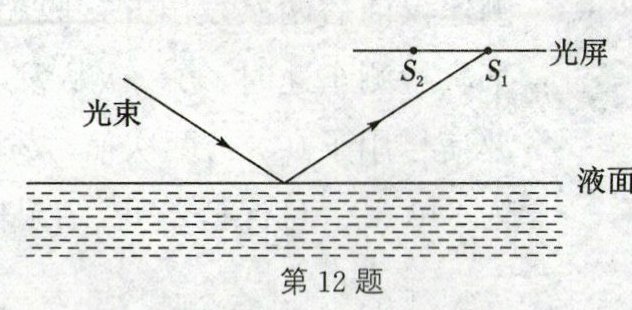

12. (2分)如图,一束激光射在平静液面上反射后打到光屏产生光点$S_1。$光束方向不变,当液面上升稳定后,光屏上的光点由$S_1$移到$S_2$时,请画出此时的光路图和液面位置。

答案：

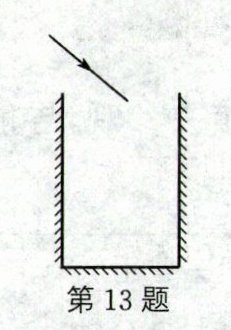

13. (2分)小明用平面镜将一束太阳光反射到竖井底(如图所示),请在图上作出平面镜的位置。

答案：

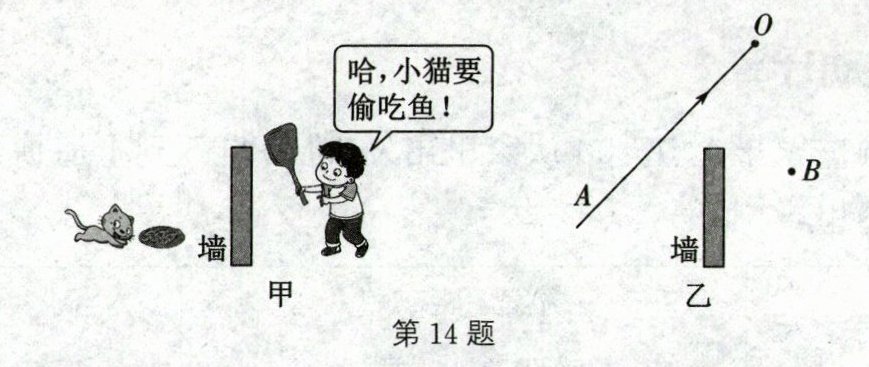

14. (2分)(2024·成都)如图甲,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示,AO表示来自小猫的入射光线,O点为入射点,B点为小孟眼睛所在位置。请在图乙中完成作图:
(1)画出反射光线OB。
(2)根据光的反射定律画出镜面。(镜面用“_____”表示,保留作图痕迹)

答案：

15. (2分)(2024·扬州邗江期末)图中ab是射向一由两块平面镜组成的某光学元件的光线,b为入射点;cd为ab经该元件两次反射后最终的反射光线,c为第二次反射的入射点。请在图中作出该光学元件并补全光路。

答案：

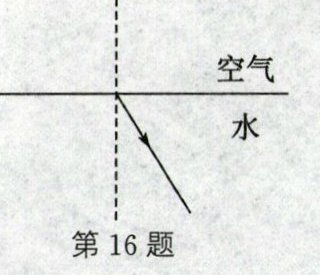

16. (2分)(2024·新疆)请根据图中的折射光线,画出空气中的入射光线的大致位置。

答案：

17. (2分)(2024·河南)如图,观光水池中,一束红光沿AO方向从水射入空气,折射光线为OA'。若另一束红光沿BO方向从水射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射

答案：
