《2025年通城学典全程测评卷八年级物理上册苏科版》

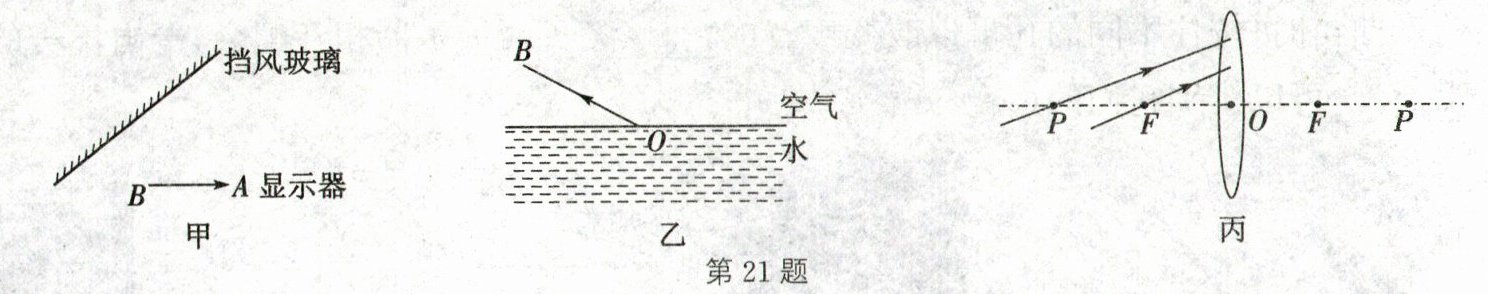

21.(6分)按题目要求作图。
(1)如图甲所示,AB为车内的抬头显示器的画面内容,请你画出其通过挡风玻璃形成的像A'B'。

(2)如图乙所示,OB为反射光线,请画出它的入射光线和折射光线的大致方向,并标出折射角γ。

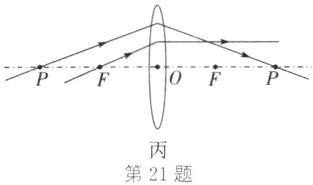

(3)(2024·扬州广陵期末)如图乙所示,有两条光线分别从凸透镜的两倍焦距(P)处和一倍焦距(F)处射向凸透镜,请在图中画出它们通过透镜后的光路。

答案：
（1）如图甲所示 （2）如图乙所示 （3）如图丙所示
　　　　　　　

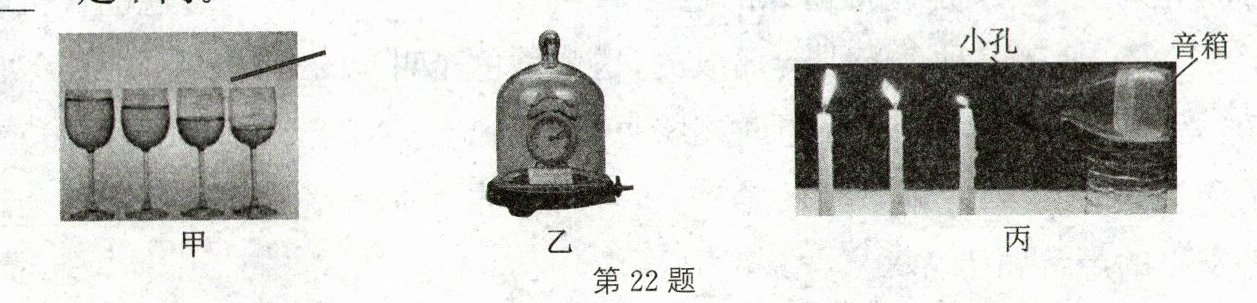

22.(4分)(2024·南京建邺期末)物理课上,老师带领同学们做了以下声学小实验。
(1)如图甲,多个相同的高脚杯中盛有不同水量,用一根木棒依次敲击高脚杯,则听到的声音的音调一定不同。
(2)如图乙,密闭玻璃罩内的闹铃声音随着不断向外抽气变得越来越弱,由此可以(可以/不可以)推理得出“真空不能传声”这一结论。
(3)如图丙,音箱播放音乐时,烛焰随着音乐的节奏晃动,这说明声音具有能量,为了防止音乐对隔壁班级的干扰,同学们关上了门窗,这是在传播过程中减弱噪声。

答案： （1）音调 （2）可以 （3）能量 传播过程中

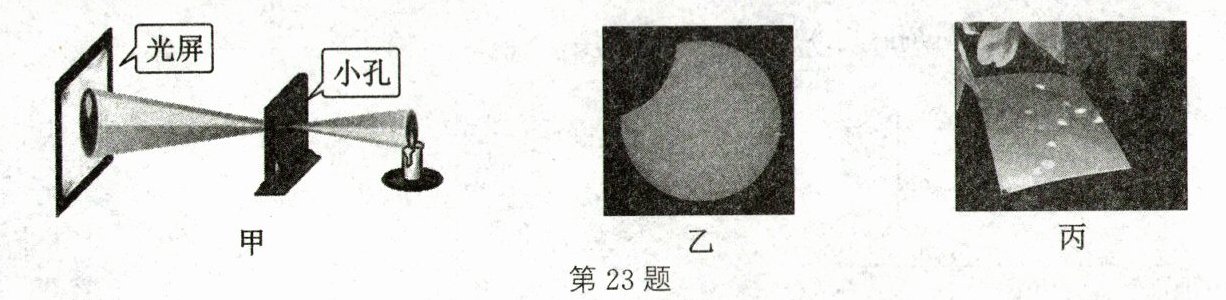

23.(6分)(2024·无锡期中)大约两千四百年前,我国的学者墨翟和他的学生做了世界上第一个小孔成像的实验,小川同学也进行了该实验,如图甲所示。

(1)小孔成像是倒立的像,其形成原理可以用光的直线传播来解释。
(2)若将小孔由圆形改为三角形,则所成的像的形状不变(改变/不变)。若只将光屏远离小孔,则所成像将变大(变大/不变/变小)。
(3)2020年6月21日出现了日偏食现象(如图乙),同时在树荫下看到了许多月牙形的光斑(如图丙)；月牙形光斑形成的原因与日偏食形成的原因相同(相同/不相同),光斑大小不一的原因是树叶间缝隙到地面(地面/太阳)距离不同。

答案： （1）倒 直线传播 （2）不变 变大 （3）相同 地面

24.(10分)(2024·无锡期末)探究平面镜成像的特点,器材有茶色玻璃板、方格纸、棋子、白卡片、铅笔、刻度尺。
(1)如图甲所示,将一张方格纸平铺在水平桌面上,再将茶色玻璃板竖直放置在方格纸上,并标出玻璃板的位置。
① 茶色玻璃板不仅起到平面镜的作用,还能够更方便地确定像的位置。
② 在玻璃板前放一个棋子A,再将另一个相同的棋子B放在玻璃板后,调整B的位置使其与A的像重合,此步操作的目的是确定像的位置并比较像与物的大小关系。
③ 将白卡片竖直放在棋子B所在的位置,不能(能/不能)直接在白卡片上观察到棋子A的像。
④ 多次改变A的位置,重复上述实验,在方格纸上分别标出棋子A、B的位置。如图乙是实验记录,针对这张实验记录方格纸,接下来的操作应该是测量A、B到平面镜的距离,就可以发现像与物体关于平面镜的位置关系。

(2)依据探究,关于平面镜成像的特点,可以表述为平面镜所成的像是虚像,且像与物关于镜面对称。
(3)知道平面镜成像特点之后,小明利用两块平面镜、圆形纸筒制作了如图丙所示的观物镜,用它观察正立的“箭头”所成的像的形状为B(填字母)。
A. → B. ↓ C. ↑ D. ←

答案： （1）① 确定像的位置 ② 确定像的位置并比较像与物的大小关系 ③ 不能 ④ 测量A、B到平面镜的距离 （2）虚 对称 （3）B
