《2025年5年中考3年模拟八年级物理上册人教版》

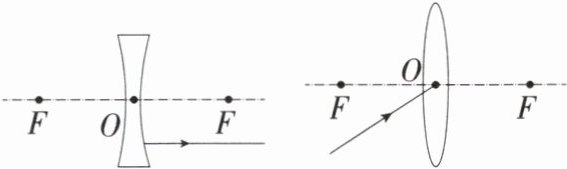

1.「2025广东惠来期末」如图所示,请画出入射或折射光线,使光路完整。

答案：

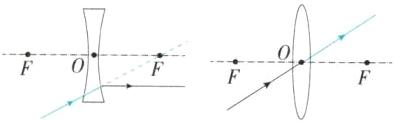

1.解析　延长线过另一侧焦点的入射光线经凹透镜折射后平行于主光轴;过光心的光线经凸透镜后传播方向不变，如图所示。
　　　

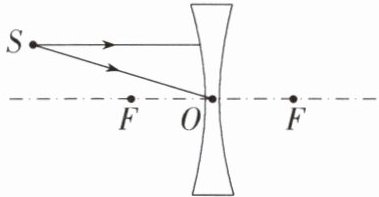

2.「2024河南焦作期末」请画出点光源S发出的两束光通过凹透镜后的折射光线。

答案：
2.解析　射向凹透镜光心的光的传播方向不变;平行于凹透镜主光轴的光经凹透镜折射后，折射光线的反向延长线经过焦点。
　　　　　　

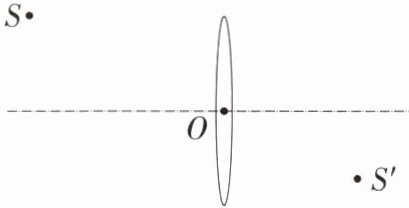

3.「2025安徽合肥期末」如图所示,$S'$点为S点经凸透镜所成的像,请在图中通过作光路图,找出凸透镜左侧的焦点,并在左焦点处标上符号F。

答案：
3.解析　过S'作平行于主光轴的折射光线，该折射光线对应的入射光线过凸透镜的左焦点F,如图所示。
　　　　　

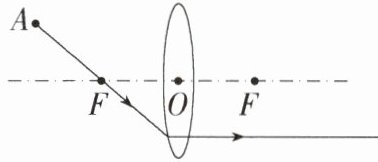

4.「2023山东威海中考」从光源A点发出的一束光其传播径迹如图所示,请再画出从A点发出的另一束光的传播径迹,以此来确定A的像点并标为$A'$。

答案：
4.解析　过凸透镜有三条特殊光线，题图中已经画出了一条过焦点的特殊光线，所以，可再画出过光心的特殊光线(或平行于主光轴的特殊光线)，完成光路，两条特殊光线的交点即A的像点，标为A'。
　　　　　

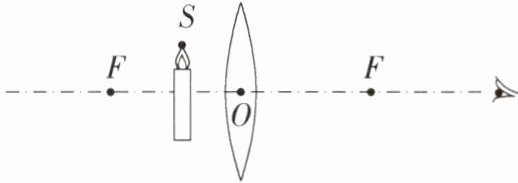

5.「2023辽宁阜新中考」在探究凸透镜成像规律的实验中,小新透过凸透镜看到烛焰S的像点$S'$,画出光路图确定像点$S'$的位置,图中O为光心,F为焦点(保留必要的作图痕迹)。

答案：

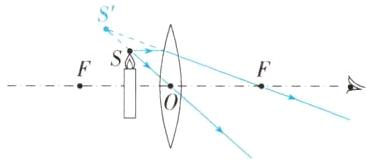

5.解析 从点S画两条光线，过光心的光经凸透镜后传播方向不改变，平行于主光轴的光经凸透镜折射后过焦点，两条折射光线的反向延长线的交点即像点S'。
　　　

6.「2024河北昌黎期末」请根据画出的光线,在图中虚线框内画出一个适当的透镜。

答案：
6.解析　平行的光经透镜折射后变得发散，因此该透镜起发散作用，为凹透镜。
　　　　　　　

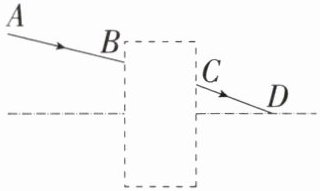

7.如图所示,AB是入射光线,CD是折射光线,请在虚线框内画出类型合适的透镜。

答案：
7.解析　通过比较可知，折射光线比入射光线更靠近主光轴，说明此透镜对光有会聚作用，因此此透镜为凸透镜，如图所示。
　　　　　　

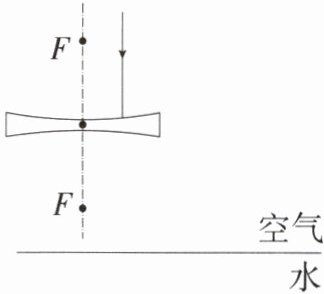

8.「2025四川达州期末」如图所示,一束平行于凹透镜主光轴的光经凹透镜后,射向空气和水的界面时发生反射和折射,请你画出光路图。

答案：
8.解析　入射光线平行于主光轴，经凹透镜折射后，其折射光线的反向延长线过焦点;光斜射到水面上，同时发生反射与折射，反射角等于入射角，折射角小于入射角，作出反射光线和折射光线，如图所示。
　　　　　　

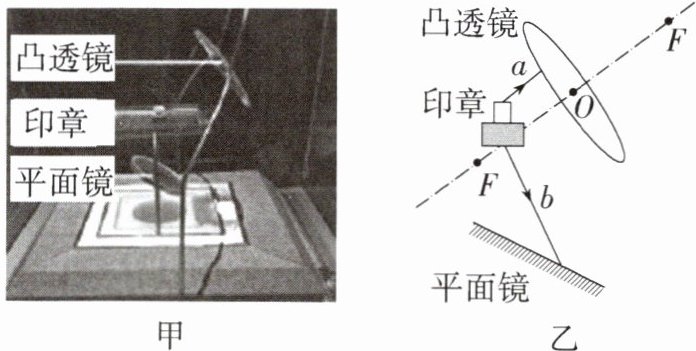

9.「2023四川成都中考节选」如图甲所示是博物馆内“刘充国印”的展台,上方是凸透镜,透过它能看到放大的印章;下方是平面镜,通过它能看到印章底部的字。图乙是其示意图,F为凸透镜的焦点,O为凸透镜的光心,光线a平行于凸透镜的主光轴(图中点划线)。请在图乙中画出:
①光线a经过凸透镜折射后的光线;
②光线b经过平面镜反射后的光线。

答案：
9.解析 ①光线a平行于主光轴，光线a经凸透镜折射后经过右焦点F;②过光线b的入射点作法线，根据反射角等于入射角作出反射光线。
