《2025年5年中考3年模拟八年级物理上册人教版》

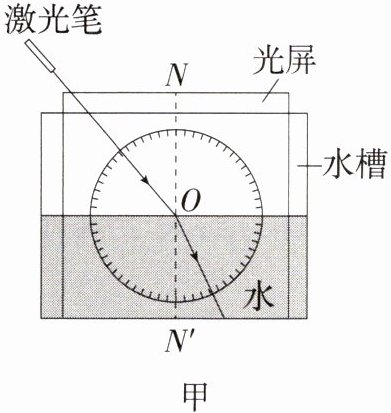

某小组选用了激光笔、水、水槽、可折转的光屏(带刻度)等器材,用于探究“光从空气射入水中时的折射规律”。

【实验过程与数据收集】
(1)光从空气斜射到水面时,将同时发生______和折射现象。

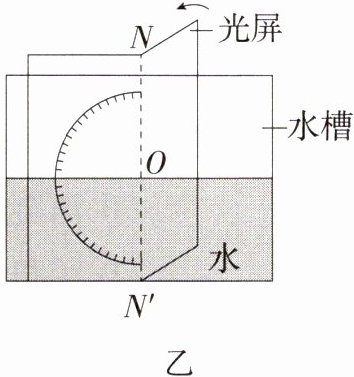

(2)使用光屏,是为了使光发生______时显示光路;用可折转的光屏便于观察折射光线和入射光线是否______。

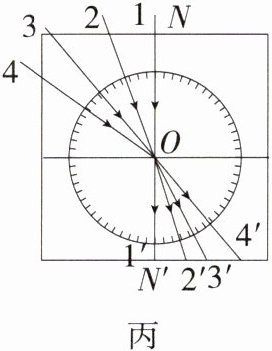

(3)光从空气射入水中,入射点为O点,不断改变入射角,读出刻度盘上对应的折射角,将实验结果画在图丙中,其中1和1'、2和2'、3和3'、4和4'分别表示各次入射光线和对应的折射光线的位置。由此可得出,光从空气斜射入水中时,折射角随入射角的增大而增大,且折射角______(选填“大于”“等于”或“小于”)入射角;当光从空气垂直射入水中时,折射角等于______度。

(4)图丙中当激光笔射出的光从水中沿3'方向射向O点,折射光线将会与______(选填“1”“2”“3”或“4”)重合,说明在折射现象中光路是______的。
【交流合作与评估反思】
(5)这个实验中,亮度最亮的是______(选填“入射光”“反射光”或“折射光”)。
(6)将光从水中射向空气时,将测量的一些数据填入表中,在坐标纸上作图如图丁所示。
|入射角i|0°|10°|20°|30°|40°|41.2°|
|折射角r|0°|15.2°|30.9°|48.6°|74.6°|81°|
|反射角r'|0°|10°|20°|30°|40°| |

①分析表中数据,表中空白处对应的数据是______。
②由表格数据可知:图丁中图线______(选填“a”“b”或“c”)反映了该实验中折射角与入射角的关系。

答案：
(1)答案 光的反射
(2)答案 漫反射 在同一平面内
(3)答案 小于 0
(4)答案 3 可逆
(5)答案 入射光
(6)答案 ①$41.2^{\circ }$ ②a
