《2025年5年中考3年模拟八年级物理上册人教版》

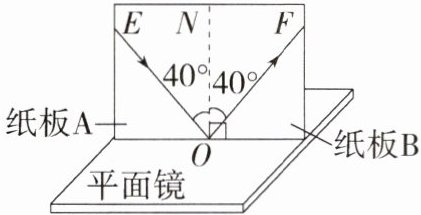

13.新中考创新实验 [2024河南召陵期中,★☆]如图所示为小军同学在做“探究光的反射定律”实验时的示意图。白色纸板由A、B两部分组成,可绕竖直接缝ON翻折。

(1)为了使光路更加明显,实验应在较暗的环境中进行,实验中所用的白色纸板的表面应较为粗糙(选填“光滑”或“粗糙”)。
(2)先将平面镜放在水平台上,再将纸板垂直(选填“垂直”或“平行”)于平面镜放置,让激光笔发出的光紧贴纸板射向O点,光经平面镜反射,在纸板上用笔描出入射光EO和反射光OF的径迹。
(3)由图所示的该次实验他得出反射角等于入射角的最终结论,请你对此过程作出评估:只有一组数据不足以说明反射角等于入射角。
(4)改进后小军同学的实验数据如表,其中有一组数据测错了,这组数据是第4次实验的,原因可能是将反射光线与镜面的夹角当成反射角。
(5)接着又将纸板B绕ON向后折,此时在纸板B上不能(选填“能”或“不能”)看到反射光,此实验现象说明反射光线、入射光线和法线在同一平面内。

答案： 答案　
(1)粗糙　
(2)垂直　
(3)只有一组数据不足以说明反射角等于入射角　
(4)4　将反射光线与镜面的夹角当成反射角　
(5)不能　同一平面
解析　
(1)白色纸板的表面应是较粗糙的，光照射在上面发生漫反射，反射光射向各个方向，无论从哪个角度看，都能看得清楚;
(2)为了使光的传播路径能呈现在纸板上，应将纸板垂直放置在平面镜上;
(3)只有一组数据不足以说明反射角等于入射角，凭一次实验数据得出的结论有偶然性，应进行多次实验;
(4)第4次实验的数据是错误的，原因可能是将反射光线与镜面的夹角当成了反射角;
(5)将纸板B绕ON向后折，在纸板B上看不到反射光，此时反射光仍然存在，这说明反射光线、入射光线和法线在同一平面内。

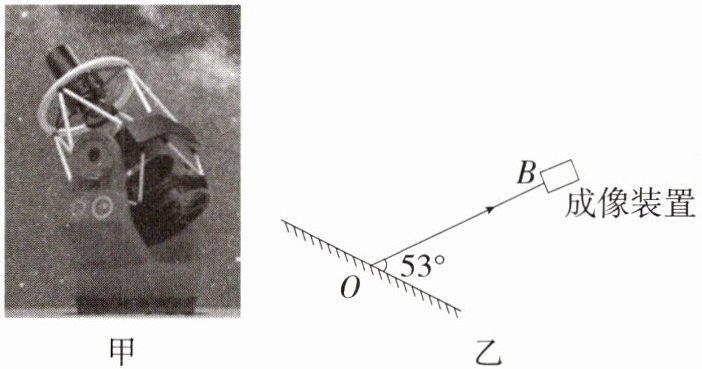

14.新科学态度与责任 [2024四川南充中考]2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹)。

答案：
解析　先画出法线，反射角是反射光线与法线的夹角，则反射角为90°−53° = 37°，反射角等于入射角，所以入射角是37°;根据反射角等于入射角，在法线的左侧画出入射光线即可。

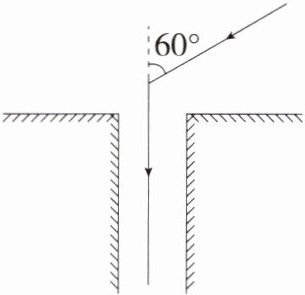

15.新教材习题变式 [2024陕西富县期末]如图所示,小明利用一块平面镜使此时的太阳光竖直射入竖井内,请你通过作图画出平面镜,并在图中标出反射角的度数。

答案：
解析　反射光竖直射入竖井内，设入射点为O，入射光线为AO，反射光线为OB;因反射角等于入射角，作∠AOB的平分线，即法线(ON)，过O点作法线的垂线，即平面镜的位置。由题图知，反射光线和入射光线的夹角∠AOB = 180°−60° = 120°，则反射角∠BON = $\frac{1}{2}$∠AOB = $\frac{1}{2}$×120° = 60°。
