《2025年5年中考3年模拟八年级物理上册人教版》

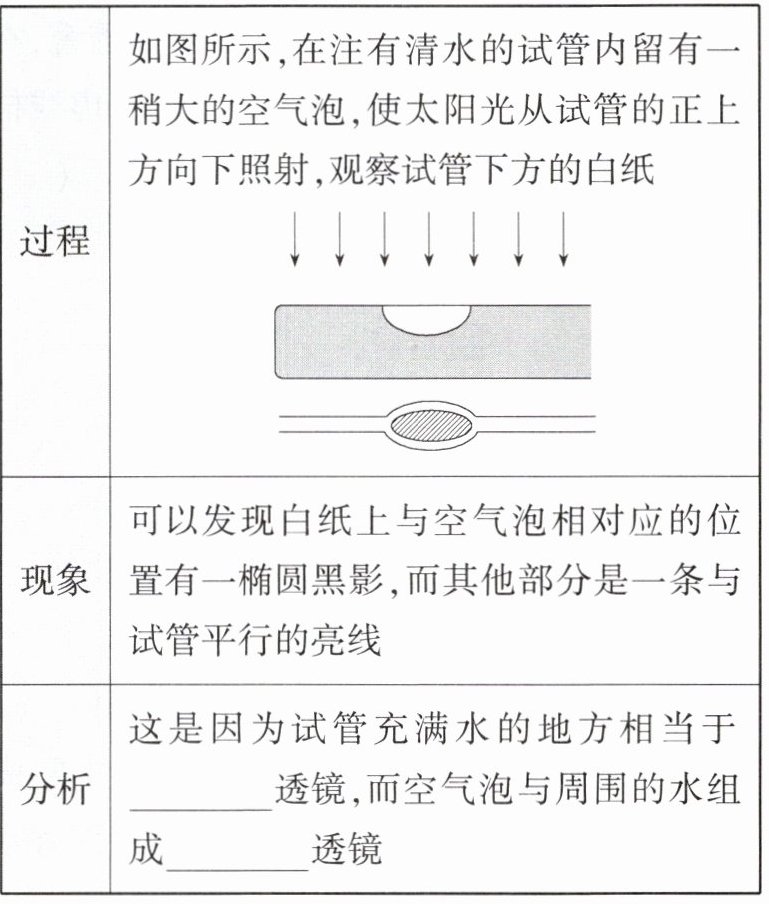

14. 新中考创新实验 「2024 陕西咸阳秦都期中,★☆」探究透镜对光的作用。

凸凹

答案： 凸　凹
解析　试管充满水的地方，中间比边缘厚，相当于凸透镜，凸透镜对光有会聚作用，会聚成一条亮线;由于空气泡的存在，空气泡与周围的水形成中间薄、边缘厚的凹透镜，凹透镜对光具有发散作用，在空气泡下方对应的位置有黑影。

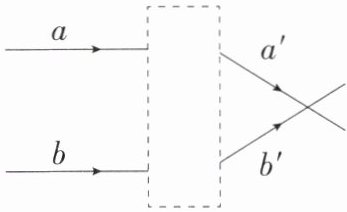

15. 「2025 北京顺义期末,★☆」根据图中给出的入射光线 $ a、b $ 和其折射光线 $ a'、b' $,在虚线框内画出一个适当的透镜。

答案：
解析　平行光经过透镜折射后，发生了会聚现象，故此透镜是凸透镜。

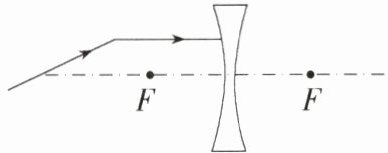

16. 「2023 湖北恩施中考,★☆」如图,一束光经平面镜反射后,平行于凹透镜的主光轴射向透镜,请画出平面镜和经过凹透镜后的折射光线。

答案：
解析　作出反射光线与入射光线夹角的平分线，即法线，然后作法线的垂线，垂线所在位置便是平面镜的位置;平行于主光轴的光经凹透镜折射后，其折射光线的反向延长线过焦点，由此作出折射光线。

17. 「2024 山西临汾期末,★☆」小明家里放着三块直径相同的凸透镜,肉眼无法分辨它们的聚光能力。请你选择适当的器材帮他找出会聚能力最强的那块凸透镜。
(1)还需要的实验器材：白纸、刻度尺。
(2)实验步骤：让凸透镜正对着太阳光(要注意必须是正对，保证太阳光与凸透镜的主光轴平行)，调整凸透镜和白纸之间的距离，直到太阳光在白纸上会聚成一个最小、最亮的光斑，利用刻度尺测出这个光斑到凸透镜光心的距离，记作$L_{1}$，就是凸透镜的焦距;换用另外两块凸透镜分别重复上述步骤，测出光斑到凸透镜光心的距离，分别记作$L_{2}$、$L_{3}$。
(3)实验结论：最厚的凸透镜，焦距最小，对光的会聚能力最强。

答案：
(1)白纸、刻度尺　
(2)见解析　
(3)最厚的凸透镜，焦距最小，对光的会聚能力最强
解析　
(1)需要用刻度尺测量焦距，故需要刻度尺;要利用凸透镜和太阳光在白纸上找到焦点，故需要白纸。
(2)让凸透镜正对着太阳光(要注意必须是正对，保证太阳光与凸透镜的主光轴平行)，调整凸透镜和白纸之间的距离，直到太阳光在白纸上会聚成一个最小、最亮的光斑，利用刻度尺测出这个光斑到凸透镜光心的距离，记作$L_{1}$，就是凸透镜的焦距;换用另外两块凸透镜分别重复上述步骤，测出光斑到凸透镜光心的距离，分别记作$L_{2}$、$L_{3}$。
(3)实验中发现凸透镜越厚，最小、最亮的光斑离凸透镜光心越近，则可得结论:最厚的凸透镜，焦距最小，对光的会聚能力最强。

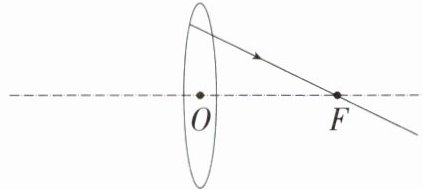

18. 「2024 吉林中考节选」如图所示,$ O $ 为凸透镜的光心,$ F $ 为凸透镜的焦点,请画出图中折射光线对应的入射光线。

答案：
解析　平行于主光轴的入射光经过凸透镜折射后，折射光过焦点，由此可以确定该条折射光线对应的入射光线。

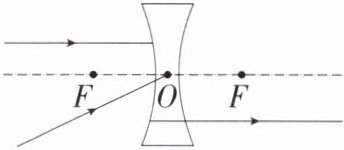

19. 「2024 四川宜宾中考」如图所示,根据透镜对光的作用,将图中三条光线补充完整。

答案：
解析　凹透镜对光有发散作用，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点;延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;过光心的光线传播方向不变。
