在实验室做电学实验时,发现一个阻值标识模糊不清的电阻器,你能用学过的知识测出该电阻器的阻值吗？

答案： 解：可以用伏安法测电阻。
实验原理：$R = \dfrac{U}{I}$（根据欧姆定律变形得到，其中$R$表示电阻，$U$表示电阻两端的电压，$I$表示通过电阻的电流）。
实验器材：电源、开关、电流表、电压表、滑动变阻器、待测电阻器、导线若干。
实验步骤：
1. 按照电路图连接实物电路，将电源、开关、电流表、待测电阻器、滑动变阻器串联，电压表并联在待测电阻器两端。
2. 闭合开关，调节滑动变阻器的滑片，改变待测电阻器两端的电压和通过它的电流，分别读出电压表和电流表的示数$U_1$、$I_1$。
3. 再次调节滑动变阻器的滑片，读出另一组电压表和电流表的示数$U_2$、$I_2$。
4. 根据$R = \dfrac{U}{I}$分别计算出两次测量的电阻值$R_1=\dfrac{U_1}{I_1}$，$R_2=\dfrac{U_2}{I_2}$。
5. 为了减小误差，取两次测量电阻值的平均值$R=\dfrac{R_1 + R_2}{2}$，即为该电阻器的阻值。
综上，可以用伏安法测出该电阻器的阻值。

问题1 怎样用电流表和电压表测量电阻器的电阻值
1. 伏安法：通过测量电阻器两端的______和通过的______来间接地测量电阻器的电阻。
2. 伏安法测电阻的原理：用______测出待测电阻器两端的电压,用______测出通过待测电阻器的电流,利用$ R = $______计算出电阻值。

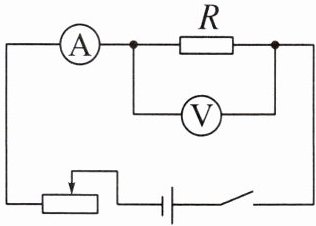

3. 伏安法测电阻的电路图。

4. 减小误差的方法：______。

答案： 1.电压　电流　2.电压表　电流表　$\frac{U}{I}$　4.多次测量求平均值

问题2 怎样用伏安法测量小灯泡的电阻值
1. 测量原理：用______测出待测小灯泡两端的电压,用______测出通过待测小灯泡的电流,利用$ R = $______计算出小灯泡的电阻值。
2. 实验电路图。

3. 实验结论：灯丝的电阻随温度的升高而______。

答案： 1.电压表　电流表　$\frac{U}{I}$　3.增大
